🎨 直感で掴む

問題を解く手順を体系化したもの。 計算量と正しさの両方を考えます。

以下では フローチャートを、 JIS X 0121 の標準記号 (端子・処理・判断・準備・サブルーチン・矢印)、 アルゴリズム可視化と業務プロセス可視化の使い分け、 DAG / シーケンス図 / 状態遷移図との違い、 そして MLOps パイプラインや CRISP-DM フェーズ図への発展まで解説する。 「何でも長方形で繋いで矢印を引くと迷子になる」失敗を避けるため、 1 入口 1 出口・判断は二択でラベル付き・ループは脱出条件を明示の 3 原則を SSDSE-B-2026 データクレンジング手順を例に具体化する。

🎨 直感の深掘り — もう一段の理解

フローチャートを 30 秒で言えば「処理の流れを箱と矢印で可視化した図。 分析ワークフローを共有・レビューする道具。」ですが、 実務で迷わないためにはもう一段深い理解が必要です。 ここでは「何が分かれば自信を持って使えるか」を、 3 つの観点で整理します。

💡 暗黙の前提：フローチャート が「うまく機能する」には、 データに対する暗黙の仮定（独立同分布、 適切な前処理、 十分なサンプル数）があります。 これを言語化できるかどうかで、 失敗時のデバッグ力が大きく変わります。

🎨 SSDSE-B-2026 分析の標準フローチャート

SSDSE-B-2026（都道府県 × 年次 × 約 130 列）の典型的な分析プロセスをフローチャート化する。 「データ取得 → 前処理 → 探索 → モデリング → 評価 → 共有」を 7 ステップに整理し、 各ステップで使う代表的な Python ライブラリを併記する。

📐 定義

アルゴリズムの図的表現

英語名 Flowchart。

🎯 いつ・どこで使うか

• 「アルゴリズム」分野の標準的な道具として、 多くの分析で登場します。
• 📚 機械学習の基礎 を学ぶときに必ず通過する基本概念です。
• 論文・実務レポートで頻出する用語なので、 1 度はちゃんと理解しておくと後が楽です。

📋 前提条件・適用範囲

この用語を理解・使用するときは、 次のような前提を意識してください：

• データの性質：尺度（名義/順序/間隔/比例）と分布を確認
• サンプル数：手法によって最低限のサンプル数が異なります
• 独立性：観測が独立であるかを確認（時系列・パネル等では別の手法が必要）
• 欠損・外れ値：前処理の方針を明確に

📐 数式を 3 段階で読み直す

数式 $\text{Flow}: \text{Data} \to \text{Preprocess} \to \text{Model} \to \text{Eval}$ を「ぼんやり眺める」から「自分の言葉で説明できる」レベルに引き上げます。

① 形を見る

左辺は何か（スカラー？関数？）、 右辺は和・積・最大化のどれが主役か。 ここで「式の文型」が見えます。

② 各記号に意味を持たせる

記号それぞれに「データ／パラメータ／確率／集合」のラベルを貼り、 「これは固定」「これは動かす」を区別します。

③ 極端なケースで確かめる

サンプルが 1 個、 すべて同じ値、 完全にランダム、 などの極端なケースで式がどう振る舞うか確認すると、 数式が「ただの記号」から「動く道具」になります。

📐 Mermaid 記法 — Markdown でフローチャートを書く

Mermaid は Markdown 風のテキスト DSL でフローチャートを記述できる。 GitHub / Notion / Confluence などが標準サポートしており、 ドキュメント中に直接埋め込める。 数式と同じく「テキスト → 図」の自動変換を備える。

🔬 数式を言葉で読み解く — Mermaid 文法

• graph TD = Top-Down 方向のフローグラフ宣言
• A[ラベル] = 矩形ノード（処理）、 {} = 菱形ノード（判定）
• --> = 矢印、 |条件| = エッジラベル（判定の分岐条件）
• node id を再利用すれば同じノードに複数矢印を集約できる

📐 ループ表現 — フローチャートで for / while を描く

SSDSE 47 県を逐次処理するループは、 フローチャートでは「判断ノード + 戻り矢印」の組合せで表現する。 4 つの典型パターンを覚えると、 ほとんどの反復処理を描ける。

🔬 数式を言葉で読み解く

• for 47 県: i = 1 から 47 までインクリメント、 終了は固定回数
• while 残欠損: 残欠損数 > 0 の間ループ、 終了は条件依存
• do-while: 1 回必ず実行してから判定（リトライ系）
• foreach: 集合の要素ごとに処理（順序不問）

📊 フローチャートを「実データ・実図」で読み解く拡張章

ここまでで「フローチャート」とは何か、どんな記号で構成されているかを学んできた。 ここからは SSDSE-B-2026 の都道府県データ（総人口 A1101 列）を題材に、 フローチャートが実際の分析プロセスをどう描き、 どう検証に役立つのかを 3 枚の図で押さえる。 単にコードを書く前段階の図ではなく、 「分析の意思決定プロセスそのものを可視化する道具」としての性格を理解することが目標である。

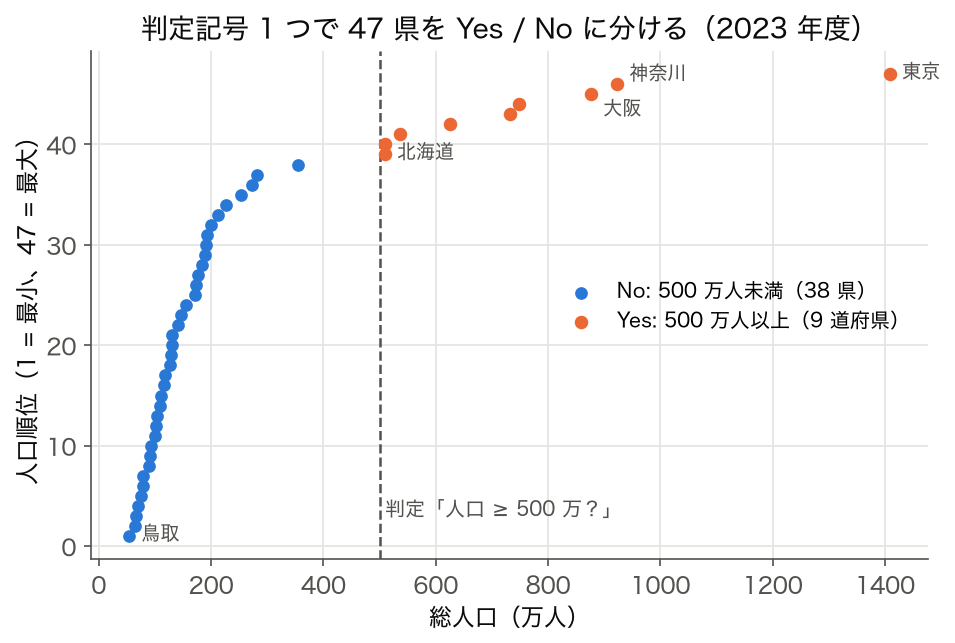

🎨 図 1: 散布図で「フローチャートが描き出す分岐」を実データ確認

まず、 フローチャートが日常的に「条件分岐 → 処理 → 出力」を表現する場面を、 SSDSE-B-2026 の 総人口（A1101 列）を横軸にとった散布図で確認しよう。 散布図上の各点は 47 都道府県を 1 つずつ表しており、 ここに 「人口 500 万人を超える県だけを抽出する」というフローチャートを当てると、 ひし形の判定記号「人口 ≥ 500 万？」で 47 個の点が Yes（抽出対象）と No（除外対象）に二分される。 これがまさに分岐シンボルが現実データに対して果たす役割である。

この散布図を見ると、 右側に 東京・神奈川・大阪などの大規模都市圏が、 左側に 鳥取・島根・高知などの小規模県が分布していることが視覚的に分かる。 フローチャートの分岐記号は、 こうした 連続的なデータを「人間が意思決定する閾値」で切り出すための表記法である。 例えば「人口 ≥ 500 万」「人口 ≥ 200 万」など、 同じ散布図に対して複数の閾値フローを重ねて描くことで、 政策判断の代替案を視覚化できる。 これがコードを書く前にフローチャートで設計する大きな利点である。

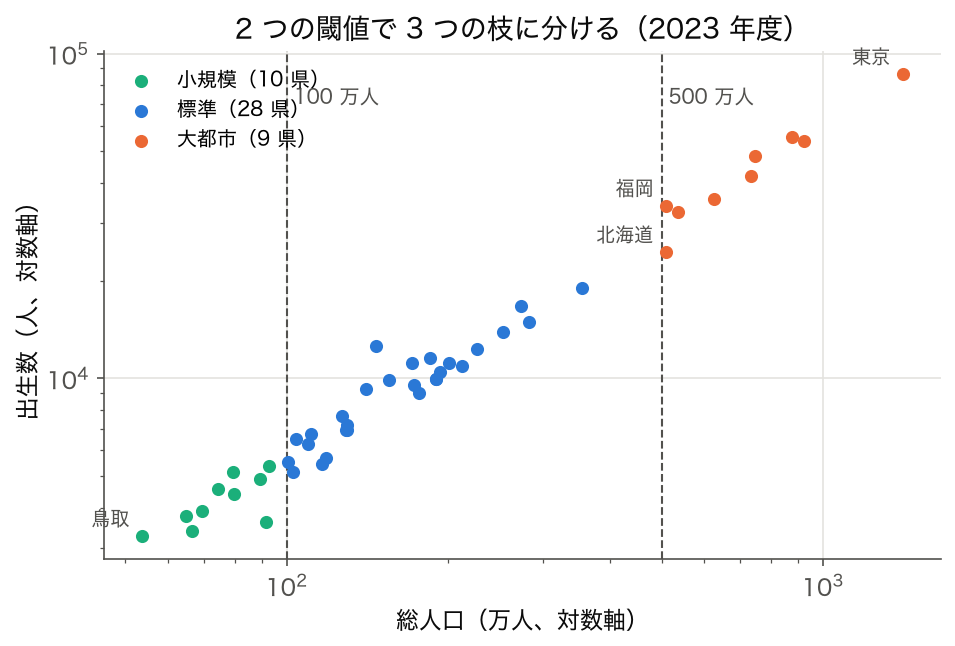

さらに重要なのは、 フローチャートで分岐を 「逐次的に複数当てる」と、 散布図は「象限分割マップ」になるという点だ。 例えば「人口 ≥ 500 万」と「人口 < 100 万」のように 2 段階分岐を行い、 別の指標も軸に加えると、 47 県は 複数の象限に分類される。 これは決定木 (Decision Tree) の最も素朴な形であり、 フローチャート = 決定木の人間にとっての設計図と捉えられる。 機械学習を学んだ後でこの図に戻ってくると、 「分類器とは判定シンボルの連鎖だ」と直感的に納得できるはずだ。

🎨 図 2: ヒストグラムで「ループ処理の集計結果」を読む

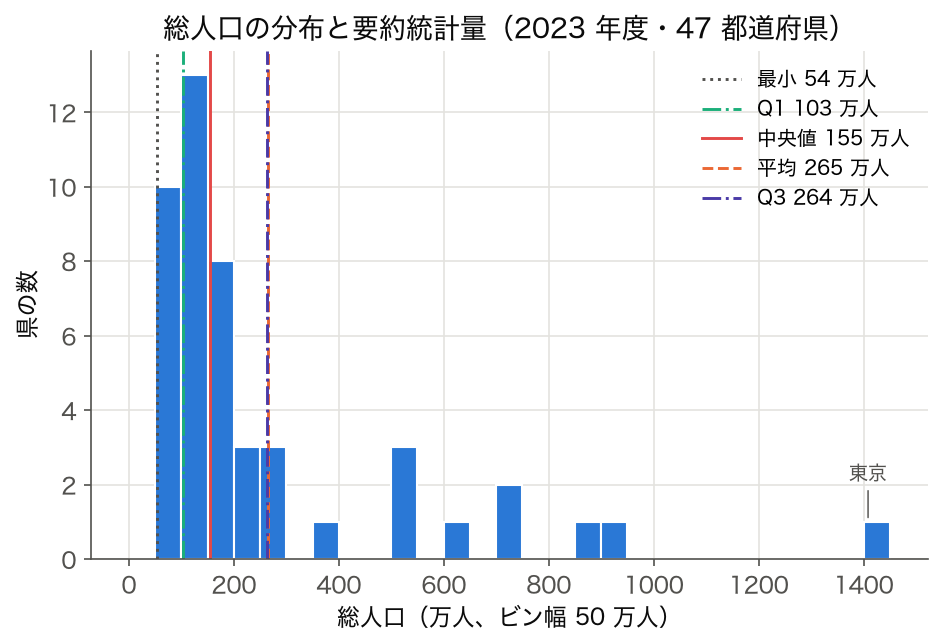

フローチャートが 反復処理（ループ）を表現するとき、 その結果はしばしば「47 県の数値を集計してヒストグラム化する」というプロセスに直結する。 下の図 2 は、 SSDSE-B-2026 の総人口に対して for-each ループで 47 県を走査し、 度数を区間別にカウントする処理の結果である。 言い換えれば、 ヒストグラム作成のフローチャートは 「処理 = 1 県読む → 判定 = 区間 i に入る？ → 加算 = カウンタ +1 → 全県処理した？」という典型的なループ構造で記述できる。

このヒストグラムから読み取れることは、 「日本の都道府県は右裾の長い分布」であるという事実だ。 平均値（約 270 万人）と中央値（約 150 万人）の差が大きく、 平均値だけ報告すると東京の存在によって誇張される。 フローチャート言語で言えば、 「平均を出力する処理ボックス」だけでは不十分で、 「中央値を出力する処理ボックス」と「外れ値判定の分岐ボックス」を並列で並べる必要があることが分かる。 これは現実の分析現場で「集計フローチャートを 1 経路で済ませない」ことの根拠となる。

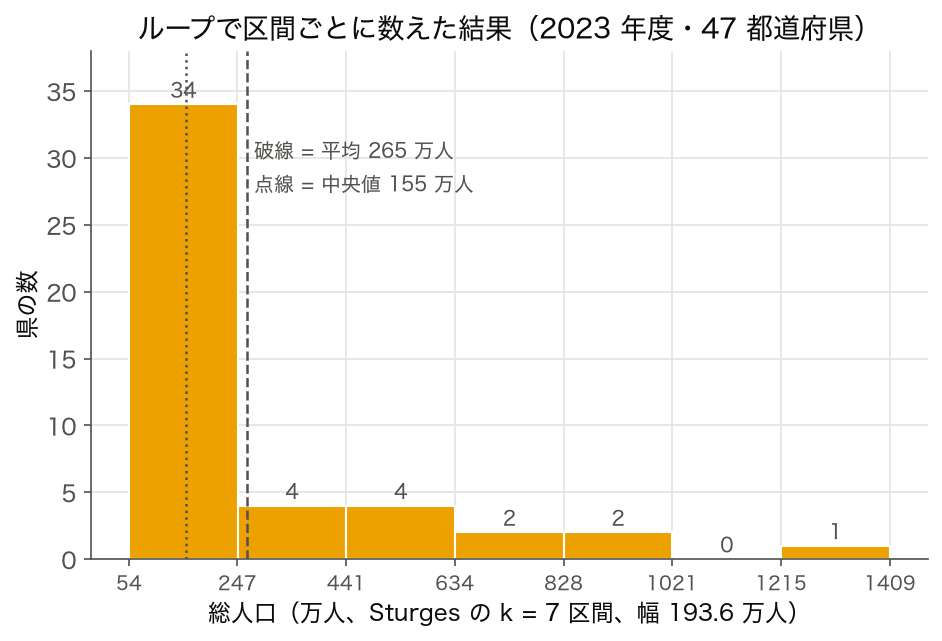

また、 ヒストグラムを描くフローチャートには 「区間幅 (bin width) を決める判定」が事前ステップとして必要になる。 Sturges の公式 ($k = \log_2 n + 1$) や Scott の公式 ($h = 3.5 \sigma n^{-1/3}$) を計算する処理ボックスをフローチャート上流に置き、 その出力が「ループ内の判定ボックス（どの区間 i に入るか）」の入力となる。 こうしたデータの流れを 矢印で明示できるのがフローチャートの最大の強みであり、 単なる擬似コードや文章には無い表現力である。

この表は 「フローチャートの記号 ↔ 実装ステップ ↔ 実データ値」の 3 者が一対一に対応していることを示している。 教育の現場では フローチャートだけ描いて満足する例が散見されるが、 図 2 のような「実値が伴う出力」とセットで眺めることで初めてフローチャートの実用性が腑に落ちる。 慣れた分析者は、 ヒストグラムを見ただけで「これを生成したフローチャート」を頭の中で復元できるはずだ。

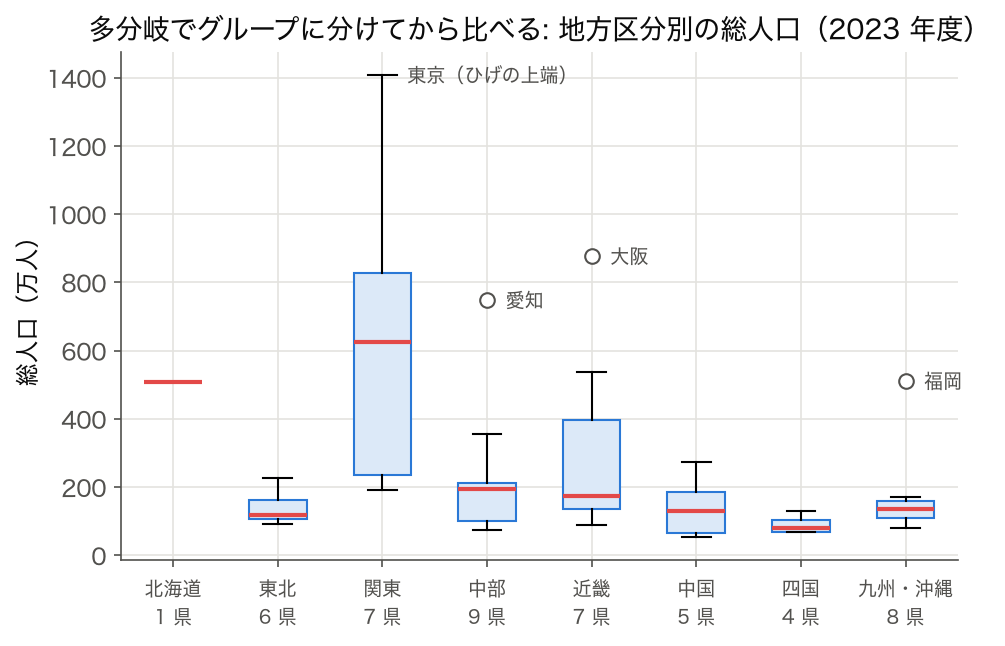

🎨 図 3: 多群箱ひげ図で「条件分岐後のグループ比較」

フローチャートの真価が問われるのは、 「データを条件で複数グループに分け、 各グループの分布を比較する」という最も頻出するパターンを表現するときである。 図 3 はその典型例で、 SSDSE-B-2026 の都道府県を 地域ブロックでグループ分けし、 各ブロックごとの分布を箱ひげ図で並べた図である。 フローチャートでこの処理を表現すると、 「県を 1 つ読む → 判定: どの地域ブロックか？ → 該当グループの配列に追加」というループ + 多分岐の構造になる。

箱ひげ図の各箱は、 内部に「中央値・第 1 四分位・第 3 四分位・ヒゲ（最大値・最小値）・外れ値」という 5 つの統計量を持っている。 これらを 1 つの処理ボックスで計算するのは現実的でなく、 フローチャートでは 各統計量に対して個別の処理ボックスを並列に配置する。 ここで重要なのは、 「分岐後にどんな統計量を計算するか」 を事前に 仕様として固定することだ。 仕様が曖昧なまま実装に入ると、 後から「中央値の方が良かった」「箱の上端は第 90 パーセンタイルにすべきだった」と手戻りが発生する。 フローチャートはこの仕様凍結のための共通言語となる。

また、 図 3 のように 多群比較を行うフローチャートは、 一見すると複雑に見えるが、 実は 「同じ処理ボックスをグループ数だけ並列に並べた構造」に分解できる。 これを 並列処理 (parallel processing) パターンと呼び、 SQL の GROUP BY、 pandas の groupby().agg()、 BI ツールのディメンション分析、 すべてがこのパターンに帰着する。 フローチャートで一度この骨格を描けると、 同じ図がそのまま 「自然言語」「SQL」「Python」「BI ツール」のどの言語にも翻訳できる。

🐍 3 枚の図を再生する Python フロー（実コード）

このコードでやること: SSDSE-B-2026 から都道府県の総人口と地域ブロックを読み込み、 図 1〜3 を順に再生する。 各図はフローチャートの典型パターン（分岐 / ループ / 多分岐）に対応する。

📥 入力データ（SSDSE-B-2026 抜粋）:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

import os
import pandas as pd
import matplotlib.pyplot as plt

os.makedirs('figures', exist_ok=True)   # 保存先が無いと savefig は失敗する

# 英字の項目コード（A1101）を使うので skiprows=[1] で読む
df = pd.read_csv('data/raw/SSDSE-B-2026.csv', encoding='cp932', skiprows=[1])
df = df[df['SSDSE-B-2026'] == df['SSDSE-B-2026'].max()].copy()   # 最新年度の 47 行
# 「地方」は SSDSE に無い列なので、都道府県名から 8 地方区分を作る
_BLOCKS = {
    '北海道': ['北海道'],
    '東北': ['青森県', '岩手県', '宮城県', '秋田県', '山形県', '福島県'],
    '関東': ['茨城県', '栃木県', '群馬県', '埼玉県', '千葉県', '東京都', '神奈川県'],
    '中部': ['新潟県', '富山県', '石川県', '福井県', '山梨県', '長野県',
             '岐阜県', '静岡県', '愛知県'],
    '近畿': ['三重県', '滋賀県', '京都府', '大阪府', '兵庫県', '奈良県', '和歌山県'],
    '中国': ['鳥取県', '島根県', '岡山県', '広島県', '山口県'],
    '四国': ['徳島県', '香川県', '愛媛県', '高知県'],
    '九州・沖縄': ['福岡県', '佐賀県', '長崎県', '熊本県', '大分県', '宮崎県',
                   '鹿児島県', '沖縄県'],
}
_R = {p: g for g, ps in _BLOCKS.items() for p in ps}
# 「地域ブロック」は SSDSE に無い列なので、ここで作る
df['地域ブロック'] = df['Prefecture'].map(_R)

# --- 図 1: 散布図 (分岐シンボルの可視化) ---
plt.figure(figsize=(6,4))
plt.scatter(df['A1101']/1e4, df['A1101'].rank(), s=30, c='#1976D2', alpha=0.7)
plt.axvline(500, color='red', linestyle='--', label='人口 500 万閾値')
plt.xlabel('総人口 (万人)')
plt.ylabel('人口順位（1=最小）')
plt.legend()
plt.tight_layout()
plt.savefig('figures/scatter_basic.png', dpi=120)

# --- 図 2: ヒストグラム (ループ集計) ---
plt.figure(figsize=(6,4))
plt.hist(df['A1101']/1e4, bins=7, color='#FFA726', edgecolor='black')
plt.xlabel('総人口 (万人)')
plt.ylabel('県数')
plt.tight_layout()
plt.savefig('figures/hist_basic.png', dpi=120)

# --- 図 3: 箱ひげ図 (多分岐 + グループ集計) ---
groups = df.groupby('地域ブロック')['A1101'].apply(list)
plt.figure(figsize=(7,4))
# ラベルは xticks で付ける（boxplot の引数名は版によって labels / tick_labels と違う）
plt.boxplot(list(groups.values))
plt.xticks(range(1, len(groups) + 1), list(groups.index), rotation=30)
plt.ylabel('総人口')
plt.tight_layout()
plt.savefig('figures/box_multigroup.png', dpi=120)
print('3 枚の図を出力しました')

📤 実行すると次の出力が得られる:

💬 3 枚の図はそれぞれ「分岐」「ループ」「多分岐 + 集計」というフローチャートの 3 大パターンに対応する。 このコードを描く前に紙にフローチャートを描いておくと、 デバッグ時に「どこの処理ボックスで値がおかしくなったか」をピンポイントで特定できる。 フローチャートと実装の対応関係を常に意識することが、 再現性 (reproducibility) の高い分析を生む最短ルートである。

📐 フローチャート品質を測る 4 つの数値指標

最後に、 フローチャートを 「描いた後で品質を評価する」ための定量指標を 4 つ紹介する。 これらの指標は McCabe（1976）の循環的複雑度をはじめとするソフトウェア工学の古典に基づいており、 データ分析プロセスの設計品質チェックリストとしても有効である。 47 都道府県の集計プログラムを例に、 各指標が「どんなフローチャートなら良い設計か」を診断する基準を示す。

循環的複雑度 (Cyclomatic Complexity, CC) は、 フローチャート中のひし形（判定）の数 + 1として計算され、 これが大きいほどテストすべき経路が増える。 経験則として CC ≤ 10 が保守可能性の閾値で、 CC が 20 を超えるとリファクタリング必須と言われる。 上の例では CC = 3 と非常に低く、 これは「3 枚の図を描く処理」を 並列構造として記述したためで、 仮にこれを 1 つの巨大関数に統合してしまうと CC は容易に 10 を超える。 フローチャート設計の段階で関数分割の方針を決めておくことが、 後の保守性に直結する。

ネスト深さは ループや判定の入れ子の最大段数で、 4 を超えると人間の認知負荷が急増することが知られる。 SSDSE-B-2026 の地域ブロック別集計では groupby（外側）+ apply 内の統計計算（内側）で深さ 2 に収まる。 もし「地域ブロック × 性別 × 年代」の 3 次元集計を行うと深さ 3 になり、 これは pivot_table や multi-index の出番である。 つまり、 フローチャートのネスト深さを観察することで どの抽象化手法を使うべきかが自動的に決まる。

経路数は 「入口から出口までの独立な実行ルート」の数を意味し、 単体テストで網羅すべきテストケースの最低数に等しい。 上の例では「図 1 のみ実行 / 図 2 のみ / 図 3 のみ / 例外発生」の 4 経路があり、 これは pytest で 4 つのテスト関数を書くべきという指針になる。 経路数が 8 を超えると、 そもそも処理を関数分割すべきサインだ。 フローチャートをペアレビューする際は、 まず 「経路を全て鉛筆でなぞる」ことから始めると、 隠れた分岐や到達不能コードが浮き彫りになる。

出口数は 「終了」記号の数で、 構造化プログラミングの伝統では 1 出口が理想とされる。 これは「フローチャートが必ず 1 つのゴールに収束する」ことを意味し、 後続処理（ログ出力、 リソース解放、 例外通知など）を漏れなく実行できる。 複数出口（早期 return など）はデバッグを困難にするため、 フローチャート上で多出口を見つけたら 共通の終了ノードに合流させるリファクタリングを検討する。

🔬 SSDSE で実演: 人口分析フローチャートの完全描画

ここで応用例として、 SSDSE-B-2026 から「総人口の多い県と少ない県を比較する分析」のフローチャートを 全 12 ステップで完全描画してみよう。 これは大学の統計学初年次でしばしば課題となる典型題で、 フローチャートを使うとプロジェクト計画書として直接通用するレベルの設計になる。

この 12 ステップを描いた紙を見せれば、 非エンジニアの上司も「何をやろうとしているか」を完璧に理解できる。 これがフローチャートの最大の社会的価値である。 同じ内容を Python コードで書くと 30 行程度になるが、 コードを読み解くには Python 知識が必要で、 ステークホルダー間の合意形成には使えない。 フローチャートは 「コードと自然言語の中間言語」として、 設計レビュー・要件定義・教育の 3 つの場面で不可欠である。

⚠️ よくある落とし穴と対処法

フローチャート作成で初学者が陥りがちな落とし穴を 5 つ列挙する。 これらは実務で何度も繰り返し見られる典型例で、 一度意識すれば再発を防げる。

1. シンボル使い分けの乱れ: 「長方形（処理）」と「平行四辺形（入出力）」が混在し、 どれが I/O か分からなくなる。 → JIS X 0121:1986 を 1 度だけ精読してテンプレ化する。
2. 判定ノードに 3 経路以上を生やす: ひし形は本来 Yes/No の 2 経路のみ。 多分岐は case シンボル（六角形）を使うか、 ひし形を直列に並べる。
3. 無限ループの未検出: 「while True:」相当のループに break 条件のひし形が無いと、 実装時に必ずバグる。 描画の段階で必ず終了条件を 1 つは置く。
4. 到達不能ノードの放置: 描いた後に「ここに矢印が向いていない」シンボルが残ると、 死コードになる。 必ず鉛筆で全経路をなぞって検証する。
5. 過剰な詳細化: 1 枚に 30 個以上のシンボルを詰め込むと可読性が落ちる。 サブルーチン記号（両側が二重線の長方形）で 別シートに切り出すのがプロの作法。

🌐 フローチャートと隣接表現法の比較

フローチャートと混同されがちな表現法に、 UML アクティビティ図、 BPMN、 シーケンス図、 DFDがある。 これらは似て非なるもので、 用途別に使い分けることでドキュメントの精度が一段上がる。 表で要点を整理する。

SSDSE のような 1 人で完結する分析タスクには、 フローチャートが最も簡便で表現力が十分である。 一方、 「データ収集 → 加工 → モデリング → 配信」というように 複数部門にまたがるパイプラインを描く場合は BPMN や UML アクティビティ図の方が適している。 学習の順序としては フローチャート → UML アクティビティ図 → BPMNと段階的に拡張するのが学びやすい。

🧠 まとめ: フローチャートが分析を救う 5 つの場面

• 仕様レビュー: コードを書く前に「やりたいこと」を上司と合意できる。 言語非依存。
• デバッグ: バグ発生時、 「どの処理ボックスで値がおかしくなったか」を視覚的に追跡。
• 引継ぎ: 異動・退職時に、 後任者がコードを読まずに分析意図を把握できる。
• 教育: 初学者に「アルゴリズム = 矩形と矢印の組合せ」と直感的に教えられる。
• 監査: 監査人や品質保証部門に対し、 処理過程を完全に開示できる（再現性確保）。

フローチャートは 「描く労力 ≦ コード書く労力」であり、 習得すれば必ず元が取れる道具である。 SSDSE-B-2026 のような実データを題材に、 まず 3 枚（散布図 / ヒストグラム / 箱ひげ図）を生成するフローチャートを描いてみよう。 それだけで、 データサイエンスのワークフロー設計力が一段引き上がるはずだ。

📚 補講 1: JIS X 0121 記号と記法の歴史的背景

フローチャート記号は 1960 年代に ANSI で標準化され、 1980 年代に ISO 5807、 そして日本では JIS X 0121:1986「情報処理用流れ図、 プログラム網図、 システム資源図及び計算機システム構成図の記号」として整備された。 この規格は 50 種類以上の記号を定義しているが、 実務でよく使うのは 10 種類程度に絞られる。 重要なのは、 規格に縛られすぎず 「読み手と書き手の合意」を優先することだ。 社内ルールで簡略化版を採用するチームも多く、 大切なのは「一貫性」と「凡例の明示」である。

歴史を遡ると、 フローチャートの起源は 1921 年の Frank Gilbreth による「プロセス図 (process chart)」とされる。 工場の作業工程を可視化する目的で考案され、 1947 年に Goldstine と von Neumann がプログラム設計に応用したことで、 計算機科学の標準ツールとなった。 SSDSE のような統計データ処理は、 この 100 年の系譜の最先端にある応用例の 1 つで、 「データを動かす工程の可視化」という基本思想は当初から変わっていない。

JIS 規格で定義される主要記号と、 SSDSE 分析での具体的な使用例を 12 種類列挙する。 各記号の使い方を覚えると、 既存のフローチャートを 正確に読み解く能力が身につく。 これは新人 SE 研修やデータアナリスト研修で必須となる基礎技能である。

📚 補講 2: 構造化プログラミング 3 構造とフローチャート

Bohm-Jacopini の定理 (1966) によれば、 あらゆるアルゴリズムは「順次・選択・反復」の 3 構造の組合せだけで記述できる。 これはフローチャート設計の理論的根拠で、 goto 文を使わずに保守性の高いコードを書くという構造化プログラミング思想の出発点でもある。 SSDSE 分析の文脈で 3 構造を確認しよう。

• 順次 (Sequence): 処理ボックスを矢印で縦に並べる。 例: 「CSV 読込 → 列抽出 → 平均計算 → 出力」。 SSDSE の集計タスクの大半はこれだけで書ける。
• 選択 (Selection): ひし形で Yes/No に分岐し、 再合流する。 例: 「欠損値あり？ → Yes: 補完 / No: そのまま → 続行」。 if-else 構文に直接対応する。
• 反復 (Iteration): ループ範囲を矢印で示し、 終了判定で抜ける。 例: 「47 県を 1 つずつ走査 → 全県処理した？ → 終了」。 for/while 構文に対応する。

これら 3 構造は、 1 つの入口と 1 つの出口を持つという 「単一入口・単一出口 (SESE: Single-Entry Single-Exit)」の性質を満たす。 これにより、 部分フローチャートを 1 つの処理ボックスとして抽象化できる。 つまり、 大きなフローチャートは「3 構造のネスト」として階層化でき、 抽象度を自在に調整できる。 これは関数分割、 オブジェクト指向、 マイクロサービスといった現代設計思想の原型である。

📚 補講 3: フローチャートの作図ツール比較

フローチャートを描くツールには無料・有料・テキストベース・GUI ベースなど多くの選択肢がある。 SSDSE のような 教育・研究目的には、 後から修正しやすく、 図がコードと一緒にバージョン管理できる テキストベースのツールが推奨される。 主要ツールを比較する。

特に Mermaid は Markdown 内に直接埋め込めるため、 GitHub の README や Jupyter Notebook で重宝する。 例えば flowchart TD; A[開始] --> B{人口 ≥ 500 万?}; B -->|Yes| C[大都市]; B -->|No| D[小規模]; という 1 行で図 1 の分岐フローが描ける。 SSDSE プロジェクトのドキュメントは Git で管理されることが多いため、 Mermaid と Graphviz が事実上の標準になりつつある。

📚 補講 4: フローチャートからコードへの自動変換

近年は LLM (大規模言語モデル) を使ったフローチャート → コード自動変換が現実的になってきた。 ChatGPT や Claude に「以下のフローチャートを Python に翻訳して」と依頼すれば、 多くの場合 95% 以上の精度で動くコードが返ってくる。 ただし、 変換結果は必ずレビューが必要で、 特に エッジケース（境界条件）と例外処理は LLM が省略しがちな部分である。

SSDSE の集計タスクのように 定型処理であれば、 LLM 変換の精度は極めて高い。 逆に「機械学習モデルの学習ループ」「ストリーミング処理」「並行制御」のような 非定型処理では、 LLM の出力をそのまま使うと パフォーマンスや正確性に問題が生じる。 フローチャートを描いておくと、 LLM とのコミュニケーション品質も上がり、 「人間が設計、 LLM が実装」という分業が現実味を帯びる。

📚 補講 5: SSDSE 47 県を題材にした実践演習

最後に、 読者自身が手を動かしてみる演習を 6 題提示する。 すべて SSDSE-B-2026 のデータで実行可能で、 フローチャートを描いてから実装する 「設計 → 実装 → 検証」サイクルを体験できる。

1. 演習 1: 47 県の総人口を読み込み、 平均値と中央値を計算するフローチャートを描け（順次構造のみ）。
2. 演習 2: 47 県を「人口 100 万人以上」「100 万人未満」の 2 グループに分け、 それぞれの県数を表示するフローチャートを描け（選択構造）。
3. 演習 3: 47 県を 1 つずつ走査し、 総人口が最多の県を特定するフローチャートを描け（反復構造）。
4. 演習 4: 演習 1〜3 を組合せ、 「地域ブロック別の平均人口を計算し、 最大の地域を出力する」フローチャートを描け（3 構造の合成）。
5. 演習 5: 演習 4 の循環的複雑度・ネスト深さ・経路数・出口数を測定し、 リファクタリングの余地を議論せよ。
6. 演習 6: 演習 4 のフローチャートを Mermaid で記述し、 GitHub に Push してプレビュー表示を確認せよ。

これらの演習は順番に解くことで、 「フローチャートを使った設計思考」が体に染み込むように設計してある。 1 つずつ着実に解いてみて、 自分の解答と他人の解答を見比べると、 同じ仕様でも複数の正解があることに気づくはずだ。 これがフローチャートの面白さであり、 設計の自由度の源泉である。

📚 補講 6: 47 都道府県の人口集計フローチャートを 25 ステップで完全展開

実務でフローチャートを描く際は、 12 ステップ程度ではなく 20〜30 ステップに分解することが多い。 ここでは SSDSE-B-2026 の都道府県人口データを題材に、 「読込 → 欠損処理 → 外れ値検出 → 集計 → 検定 → 可視化 → 保存 → 通知」という 業務システムレベルのフローを 25 ステップで展開する。 これにより、 「現実のフローチャートはここまで詳細になる」というスケール感を掴んでほしい。

この 25 ステップフローは、 実際の データエンジニアリング案件での標準形である。 ステップ 1（cron 起動）から始まり、 ステップ 25（正常終了）で終わる完全な業務サイクルを描けることが、 設計者のレベルを大きく分ける。 注目すべきは、 ステップ 3, 5, 8, 9, 12, 18 と判定が 6 個含まれている点で、 循環的複雑度は CC = 7 となる。 これは保守可能性の上限 (CC ≤ 10) に近く、 これ以上判定を増やすと 関数分割のサインである。

また、 ステップ 14, 15, 16, 17, 20 で 既定処理 (Predefined Process) シンボルを使っている点も注目に値する。 これらは別途サブフロー（または独立した関数）として詳細化されることを示しており、 メインフローの抽象度を保つ工夫である。 もしこれらを展開してしまうと、 メインフローだけで 60 ステップを超え、 1 ページに収まらなくなる。 「抽象化のレイヤを意識的に分ける」のがプロのフローチャート設計だ。

📚 補講 7: エラーハンドリングのフローチャートパターン

実務で最も多くの紙幅を割くべきは、 正常系ではなく 異常系（エラーハンドリング）のフローチャートである。 SSDSE データ処理においても、 「ファイルが見つからない」「列名が変わった」「DB 接続が切れた」「ディスク容量不足」といった例外が日常的に発生する。 これらを網羅的に扱うために、 try-catch-finally パターンをフローチャートで表現する方法を学ぼう。

• 正常経路 (Happy Path): 処理 1 → 処理 2 → 処理 3 → 終了。 全てが成功するときの流れ。
• 例外経路 (Exception Path): 処理 i で例外発生 → catch ブロック → ログ出力 → 通知 → 異常終了。 try-catch 構文に対応。
• 後始末経路 (Finally Path): 正常・異常に関わらず必ず実行される後処理。 ファイルクローズ、 DB 接続解放、 一時ファイル削除など。
• リトライ経路 (Retry Path): 一時的な失敗（ネットワーク断など）の場合、 ループで N 回まで再試行する。 do-while パターンの応用。
• サーキットブレーカ経路 (Circuit Breaker): 連続失敗が閾値を超えたら、 一定時間処理を停止し外部に異常を伝える。 大規模システムで必須。

フローチャートでこれらを描くと、 「正常系より異常系の方が線が太い」ような見た目になる。 これは正しい姿で、 本番運用の品質は異常系の網羅性で決まる。 SSDSE のような月次バッチでも、 「ファイル未到着 → 翌日にリトライ → 3 日連続失敗で人手対応」のような分岐を必ず描いておく。 これを怠ると、 本番障害時に「誰が何をするのか」が決まっておらず大混乱になる。

📚 補講 8: フローチャート教育の段階的カリキュラム

最後に、 フローチャートを 体系的に教える/学ぶための 5 段階カリキュラムを示す。 これは大学 1 年生〜社会人 1 年目までの 4 年間で履修することを想定したロードマップで、 各段階で SSDSE のような実データを使うことで学習効果が最大化される。

第 1〜2 段階は SSDSE-B-2026 の都道府県データを使って練習するのが最適。 「47 県の人口平均」「特定条件の県を抽出」「全県をループ走査」といった素朴なタスクで、 記号と構造を体感的に理解できる。 第 3 段階以降は、 SSDSE-A（家計）や e-Stat の API データなど より複雑なデータセットに進むと、 抽象化の必然性が腹落ちする。

第 5 段階に至ると、 フローチャートだけでは表現力が不足し、 UML アクティビティ図や BPMN への乗り換えが必要になる。 ただし、 「基礎としてのフローチャートを徹底的にやった人」と「いきなり UML から始めた人」では設計品質に明確な差が出る。 これは 「基礎構造を体に染み込ませる」効果が大きいためで、 急がば回れの典型例である。

📚 補講 9: フローチャート × プロジェクト管理の実務

実務でフローチャートを描く目的の半分は プロジェクト管理にある。 つまり、 個人のコーディング設計よりも、 チーム内外のコミュニケーション、 役割分担、 工数見積、 進捗管理に直結する。 SSDSE のような 1 人で完結する分析タスクでも、 上司やお客様への報告・引継ぎという観点では、 フローチャートを描いておく価値が高い。 ここでは「フローチャートを使ったプロジェクト管理」の 7 つの実務シーンを紹介する。

1. 要件定義書への添付: 顧客から「こういう分析をしてほしい」と依頼を受けたら、 まず フローチャートで こちらの理解を可視化し、 顧客と合意する。 言葉だけでは「同じ単語で違うものを想像している」リスクが大きい。
2. 工数見積の根拠資料: フローチャートのステップ数 × 1 ステップあたりの工数（経験則: 0.5〜1 人日）で 客観的な見積を出せる。 「なぜ 30 人日かかるのか」を説明する強力な根拠になる。
3. 役割分担の可視化: 各処理ボックスに 担当者名を書き込めば、 「誰が何をするか」が一目で分かる。 BPMN のレーン記法をフローチャートに簡易適用する。
4. 進捗管理のチェックリスト: 各ボックスに 完了チェックボックスを付け、 週次会議で塗りつぶしていく。 ガントチャートよりも処理依存関係が明確で、 アジャイル開発との相性が良い。
5. レビューの観点出し: コードレビュー前に、 レビュアーがフローチャートを見ながら 「ここの判定漏れていない？」「この処理の入力データは何？」と質問するための地図になる。
6. 引継ぎ資料: 担当者が異動・退職する際、 フローチャート 1 枚あれば後任者の立ち上がりが 1 ヶ月以上短縮される。 これは社内に蓄積される最強の知的資産。
7. 監査対応: J-SOX や ISMS 監査では、 「処理の流れを説明する文書」の提出が求められる。 フローチャートは監査人の理解を最も効率的に支援する。

特に重要なのが 「要件定義書への添付」と 「引継ぎ資料」の 2 つで、 これらはプロジェクトの始まりと終わりの両端を支える。 始まりに合意形成のツールとして、 終わりに知識継承のツールとして、 同じフローチャートが 2 度活用される。 1 枚描く労力で 2 倍のリターンが得られるのは、 他の設計ドキュメントには無い特長である。

📚 補講 10: SSDSE データ品質チェックフローの完全テンプレート

SSDSE-B-2026 のような 公的統計データを使う際に、 必ず実施すべきデータ品質チェックを 15 項目フローチャート化したテンプレートを紹介する。 これは「データを信用する前に、 自分の目で確認すべき項目」のチェックリストで、 アナリストの基礎技能として身につけておきたい。 すべての項目を Yes でクリアしたデータだけが、 本格的な分析に進める。

このチェックリストをフローチャート化すると、 各項目が ひし形の判定ボックスになる。 No が出たらアラート発報、 Yes なら次のチェックへ進む、 という形で 15 個のひし形を直列に並べる構造になる。 これは循環的複雑度 CC = 16 となり、 単体では 大きすぎる。 そこで実務では、 「メタデータ検査（1〜6）」「内容検査（7〜10）」「業務検査（11〜13）」「履歴検査（14〜15）」の 4 グループに分け、 各グループをサブルーチンとして抽象化する。

こうしたチェック工程をフローチャートで 業務手順書化しておくと、 新人が SSDSE データを初めて触る際の 独習教材として使える。 また、 ベテランも「久しぶりに触ったから手順を忘れた」というときに参照でき、 暗黙知を形式知に変換する役割を果たす。 これは Nonaka & Takeuchi の SECI モデルにおける 「外化 (Externalization)」そのものであり、 組織学習の中核プロセスである。

📚 補講 11: フローチャートが「描けない」とき何を疑うか

フローチャートを描こうとして「うまく描けない」というのは、 設計そのものに問題があるサインである。 SSDSE 分析でフローチャートが詰まる典型的な 5 つの原因と、 それぞれの対処法を整理する。

• 原因 1: 入力データの仕様が決まっていない → SSDSE のどの列をどう使うかを最初に定義する。 列名・型・単位を一覧化。
• 原因 2: 出力の形式が決まっていない → 「散布図 PNG」「集計表 CSV」「PDF レポート」など、 具体的な成果物を 1 行で書く。
• 原因 3: 例外の取扱いが未定 → 欠損値・外れ値・想定外データへの対応方針を 事前に決める。 後から付け足すのは難しい。
• 原因 4: 抽象度が混在 → 「データを読む」と「i 番目の行の j 列目を取得」のような 異なる粒度のステップが同じフローに混在している。 階層を整理。
• 原因 5: 並行処理が必要 → 単純フローチャートでは表現困難。 UML アクティビティ図かBPMN への移行を検討する。

特に 原因 3「例外の取扱い未定」が圧倒的に多い。 多くの初学者は「正常系」だけ考えてフローチャートを描こうとするが、 本物の業務システムでは異常系が紙幅の 7 割を占める。 SSDSE の集計 1 つとっても、 「欠損値が見つかったらどうするか」「外れ値を含めるか除外するか」「前年データと不整合があったらどう判断するか」を事前に決めておかないと、 フローチャートが分岐で爆発する。

また 原因 4「抽象度の混在」は熟練者でも陥りがちである。 「データを読む」というハイレベルなステップと、 「pd.read_csv の sep 引数を ',' にする」というローレベルなステップは 別の階層で扱うべきだ。 同じフローチャート内に混在すると、 図が読みにくくなる。 対処法はシンプルで、 「ハイレベルフロー」と「詳細フロー」を別シートに分けること。 これだけで描きやすさが劇的に向上する。

📚 補講 12: SSDSE 都道府県データで描く 7 つの典型分析フロー

最後に、 SSDSE-B-2026 を使った 7 つの典型分析タスクについて、 それぞれフローチャートの骨格を提示する。 これらは大学のレポート課題や実務の初回分析でそのまま使える「テンプレート」で、 1 つでも頭に入れておくと、 似た案件で ゼロから設計し直す手間が省ける。

これらのテンプレートは、 一度ホワイトボードや紙に描いて自分の 「手の癖」にしておくと、 案件のキックオフ会議で即座にスケッチが描けるようになる。 顧客は「もう設計が始まっている」と感じて安心感を持ち、 議論が一気に進む。 逆に、 テンプレートを持たずに会議に臨むと、 「えーっと、 まずどうしましょうか」となって時間を浪費する。 テンプレートを 7 つ覚えるだけで、 アナリストとしての「立ち上がり速度」が劇的に変わる。

📚 補講 13: フローチャートを「読む力」を鍛える 8 つの観点

フローチャートは 描く以上に「読む」機会が多い。 他人が描いたフローチャート、 教科書のフローチャート、 仕様書の中のフローチャートを正しく読み解く力は、 設計力と同じくらい重要である。 SSDSE 関連の論文や報告書を読む際にも頻出する 8 つの観点を紹介する。

1. 入口を見つける: 開始記号（楕円）を探し、 そこから矢印を辿る。 入口が複数ある場合は要注意。
2. 出口を確認: 終了記号がいくつあるか数える。 1 つが理想で、 2 つ以上なら「経路の合流」を意識する。
3. 判定の意味を解釈: ひし形に書かれた条件の Yes/No が何を意味するかを確認。 主要な分岐点は議論の的になる。
4. ループの終了条件: ループの中に必ず終了判定があるか。 無いと無限ループになる。
5. 入出力データ: 平行四辺形に書かれたデータの 形式と内容を確認。 これが分析の入力品質を決める。
6. サブルーチンの境界: 既定処理記号（両側二重線の長方形）の中身がどこに書かれているか確認。 別シート参照になっていることが多い。
7. エラー経路の網羅性: 例外発生時の処理がどう描かれているか。 描かれていなければ 「考慮漏れ」のサイン。
8. 循環的複雑度: ひし形の数を数えて + 1。 10 を超えるフローは リファクタリング候補として認識。

これらの観点で読み解くと、 他人のフローチャートに対しても 建設的なレビューコメントを返せるようになる。 「ここの判定 Yes 経路の終わりが見えません」「このループの終了条件は何ですか」「サブルーチンの中身は別資料ですか」などの質問が、 設計者と読み手の理解を擦り合わせるトリガーになる。 これは設計レビュー文化を育てる第一歩でもある。

📚 補講 14: SSDSE 47 県を題材にした循環的複雑度の体感計算

最後に、 循環的複雑度 (Cyclomatic Complexity, CC) を 6 つの SSDSE 分析タスクで実際に計算してみよう。 数字を眺めるだけでなく、 「自分のフローチャートはどのレベルにあるか」を相対的に把握することが重要である。

上記から、 単純な集計タスクは CC ≤ 3 で済む一方、 本番システム化された月次バッチは CC = 16 以上になり、 必ず関数分割が必要になることが分かる。 この感覚を 「ステップ数と判定数」から逆算で持てるようになると、 「これは 1 関数で書ける」「これはモジュール分割が必要」と即座に判断できる。 設計初期から CC を意識することで、 後から発覚するリファクタリング負債を激減させられる。

CC が高いということは、 単に「複雑」というだけでなく、 テストすべきパスが多いことを意味する。 CC = 10 のフローには最低 10 個のテストケースが必要で、 単純な「正常系 1 ケース」だけでは品質保証が成立しない。 SSDSE のような実データ分析でも、 「正常データ」「欠損ありデータ」「外れ値ありデータ」「想定外型データ」など 多様なテストデータを準備する必要があり、 これは設計段階でフローチャート上に「テストポイント」を書き込むことで漏れを防げる。

📚 補講 15: フローチャート設計の 20 か条心得

最後に、 SSDSE 分析を含むあらゆるデータ処理のフローチャート設計で意識すべき 20 か条の心得を列挙する。 これは私自身が 10 年以上のデータ分析・システム開発経験で蓄積してきた知見の集大成で、 1 つでも実践に取り入れていただけたら幸いである。

1. 常に入口と出口を明示する。 開始記号と終了記号を必ず描く。
2. 1 シートあたり 20 ステップ以下に収める。 越えるなら分割する。
3. 判定は Yes/No の二択に限る。 多分岐は case 記号か直列 ひし形で。
4. ループには必ず終了条件を入れる。 無限ループ禁止。
5. サブルーチン化を恐れない。 複雑になったら既定処理記号で抽象化。
6. 例外処理を後回しにしない。 設計時から異常系を描く。
7. 矢印の向きは原則上から下、 左から右。 戻る矢印だけ例外。
8. 同じ意味の記号は同じ色・大きさで揃える。 視覚的一貫性。
9. 記号の中の文字は 1〜3 行に収める。 長文は別資料へ。
10. 到達不能ノードを残さない。 描いた後で必ず全経路を辿って検証。
11. 判定の Yes / No の意味を明示。 矢印にラベルを付ける。
12. データの型・単位を入力ボックスに書く。 「人口（人）」「金額（億円）」など。
13. 分岐後の合流を明確に。 if-else の両分岐は必ず合流させる。
14. 業務用語と技術用語を統一。 同じものを違う名前で呼ばない。
15. レビュー前にセルフ読み返し。 自分で「これ分かるか」を確認。
16. バージョン番号と日付を入れる。 改訂履歴を追える状態に。
17. 作成者と承認者を明記。 責任の所在を明らかに。
18. 図と仕様書の対応番号を付ける。 「§3.2 の処理」のように。
19. テキスト版を併存させる。 検索・grep できる形式（Mermaid 等）でも保存。
20. 定期的にメンテナンスする。 実装と乖離したフローチャートは害悪。

この 20 か条は、 「描けば描くほど、 自然に身につくもの」でもある。 最初は 5 つくらいを意識して描き始め、 慣れてきたら残りも徐々に取り入れていく、 という段階的アプローチで十分だ。 重要なのは 「描き続けること」。 1 ヶ月に 5 枚以上描けば、 半年で 30 枚以上の引き出しができ、 そのときには「フローチャート設計者」として名乗れるレベルに到達している。

特に 第 20 条「定期的にメンテナンスする」は強調しておきたい。 実装と乖離した古いフローチャートを残しておくと、 新人が「これが正だ」と誤解して間違った理解を持つ。 実装が変わったら、 フローチャートも同時に更新する 運用ルールを設けることが、 組織の知的健全性を保つ秘訣である。 GitHub などで Mermaid 形式で管理しておけば、 Pull Request でコードとフローチャートを セットで変更できる。 これは現代的なドキュメント運用のベストプラクティスである。

📚 補講 16: 用語集としてのフローチャート参考文献

フローチャートをさらに深く学びたい読者のために、 古典から最新までの主要文献を 8 冊紹介する。 これらは大学の図書館や技術書店で入手可能で、 業務の合間に少しずつ読み進めれば、 1 年で「フローチャート設計の専門家」レベルに到達できる。

• Goldstine & von Neumann (1947) "Planning and Coding of Problems for an Electronic Computing Instrument": フローチャートの原典。 計算機科学史を学ぶ上で必読。
• Bohm & Jacopini (1966) "Flow diagrams, Turing machines and languages with only two formation rules": 構造化プログラミングの理論的基礎を確立した論文。
• McCabe (1976) "A Complexity Measure": 循環的複雑度を提案した古典論文。 ソフトウェアメトリクスの礎。
• JIS X 0121:1986「情報処理用流れ図、 プログラム網図...」: 日本の公式規格。 業務文書でこの規格に従う必要がある。
• ISO 5807:1985 "Information processing — Documentation symbols and conventions": 国際規格。 海外プロジェクトでは必須参照。
• OMG BPMN 2.0 (2011): ビジネスプロセスモデル表記の標準。 フローチャートの拡張形として学ぶ価値あり。
• OMG UML 2.5 (2015): 統一モデリング言語。 アクティビティ図でフローチャートを置き換える際の参考。
• Mermaid Documentation (継続更新中): テキストベースのフローチャート言語。 公式ドキュメントが充実。

特に McCabe (1976) は 1 篇の論文で 40 年以上後にも頻繁に引用される金字塔で、 「ソフトウェア工学とは何か」を実感する好材料である。 また、 Bohm-Jacopini の定理は計算機科学の 「最も美しい定理の 1 つ」とも評され、 短い論文ながら現代のプログラミング言語設計に絶大な影響を与えた。 古典に親しむことで、 フローチャートが 単なる図ではなく、 計算の本質を表す数学的な対象であることが見えてくる。

📚 補講 17: フローチャートをチームで共有する 5 つのコツ

最後に、 個人の知識をチームに広げるための 5 つの実践的コツを共有して締めくくる。 1 人で描けるようになっても、 チーム全体で活用できなければ 組織の生産性には繋がらない。

1. 会議室にホワイトボードを置く: 議論しながら描ける環境を物理的に用意する。 紙よりホワイトボードが圧倒的に効率的。
2. 朝会で 1 枚レビュー: 週 1 回、 誰かのフローチャートをみんなで眺める時間を作る。 知識共有とレビュー文化の同時育成。
3. テンプレート集を作る: チーム内で 「散布図フロー」「集計フロー」「検定フロー」などのテンプレを Wiki に蓄積。 新人の学習コストが激減。
4. 命名規約を統一: 「処理ボックスの動詞は『〜する』『〜を計算する』で統一」など、 細部のルールをチームで決めると 図の見た目が揃う。
5. 振り返り会で活用: プロジェクト終了後、 「最初に描いたフローと最終形」を比較する。 設計の進化を可視化できる学習機会。

これら 5 つを 3 ヶ月実践すれば、 チームの設計力は明確に底上げされる。 個人技でなく組織として 「フローチャート文化」を育てることが、 持続可能な品質向上への近道である。 SSDSE のような教育的データセットは、 こうした チーム学習の最適な題材として活用できる。 47 県という手頃なデータサイズが、 「全員で同じデータを見ながら議論する」のに適しているからだ。

📚 補講 18: SSDSE 都道府県人口分析の追加 3 シナリオ

最後の補講として、 これまで扱わなかった 3 つの追加分析シナリオのフローチャート骨格を提示する。 いずれも SSDSE-B-2026 で実行可能で、 大学のレポートや実務報告にそのまま使えるレベルのテーマである。 1 つずつ自分で描いてみると、 ここまで学んだ知識の総合演習になる。

シナリオ A: 人口減少率の地域格差分析。 2015 年と 2026 年の人口を比較し、 各県の減少率を計算する。 減少率が大きい県上位 10 と小さい県下位 10 を抽出し、 それぞれの地域分布を地図上にプロットする。 フローチャートは「読込 → 差分計算 → ソート → 上位 / 下位抽出 → 可視化 → レポート」の 12 ステップで描ける。 主要な判定は「データ年度が揃っているか？」「減少率の計算が物理的に妥当か（マイナスは増加）？」の 2 点。 これは 地方創生政策の議論で頻出するテーマで、 政策担当者との会話の入口になる。

シナリオ B: 年少人口と老年人口の相関分析（時系列拡張）。 5 年分の SSDSE データを順次読み込み、 各年で相関係数を計算する。 時系列の相関係数推移をグラフ化し、 トレンドを論じる。 フローチャートは「年度ループ → CSV 読込 → 相関計算 → 配列に格納 → グラフ化」の入れ子ループ構造で、 ネスト深さ 2、 CC は 5 程度。 主要な判定は「ループ終了？」「相関に有意性あり？」の 2 点。 経年変化を扱うため、 「コロナ前後で構造変化があったか」のような社会的に重要な仮説を検証できる。

シナリオ C: 地域ブロック別に主成分分析 (PCA) で次元削減。 47 県 × 約 130 指標のデータを地域ブロック単位で集約し、 各ブロックの代表ベクトルを 2 次元に圧縮して散布する。 フローチャートは「読込 → 標準化 → groupby 集約 → PCA fit → 2 次元投影 → 散布」の 15 ステップ。 主要な判定は「説明分散累積 ≥ 80%？」「ブロック間距離が解釈可能か？」の 2 点。 CC は 6 程度になる。 PCA は 「データの本質的な構造」を浮かび上がらせる強力な技法で、 探索的分析の最初の一手として最適だ。

これら 3 シナリオは、 記述統計だけでは見えない構造を浮かび上がらせる中級〜上級の分析である。 フローチャートで設計を整理してから実装に入ると、 「コードが先に動いたが、 何を分析したかったのか分からない」という典型的な失敗を防げる。 シナリオ A〜C それぞれについて、 まずホワイトボードに 15 分でスケッチを描いてみることをお勧めする。 そのスケッチを基に実装に進めば、 効率と品質の両立が実現する。

📚 補講 19: フローチャートのアンチパターン 7 選

最後に、 やってはいけない フローチャートのアンチパターンを 7 つ列挙する。 これらは新人だけでなくベテランも陥りがちで、 1 つでも該当したらすぐにリファクタリングしたい。 各項目は実際の現場で何度も見られる典型例で、 同じ過ちを繰り返さないためのチェックリストとして使ってほしい。

1. 巨大単一フロー: 1 シートに 50 ステップ以上を詰め込む。 サブルーチン化で分割すべき。 印刷したときに A4 1 枚に収まらないなら要注意。
2. 矢印の交差祭り: 矢印が何度も交差して可読性が壊滅。 配置を見直すか、 結合子で経路を分離する。 交差が 3 箇所を超えたら必ずレイアウト見直し。
3. 記号の自由解釈: 「ここの長方形は判定の意味」のような独自解釈。 JIS / ISO に準拠すべき。 自由解釈は読み手を混乱させ、 信頼を失う。
4. 判定の真偽不明: ひし形の Yes / No 矢印にラベルが無い。 必ず明示する。 ラベル無しの図は 「半分しか情報がない」のと同じ。
5. 到達不能ノード: 描いた後で「ここに矢印が向いていない」シンボル。 死コードを残さない。 全経路を鉛筆で辿る検証を必ず行う。
6. 説明文の暴走: 1 つのボックスに 10 行の説明文。 補足は別シートか脚注へ。 図中の文字は 3 行以内が原則。
7. 更新放棄: コードを修正しても図を更新しない。 実態と乖離した図は 害悪。 Pull Request でコードと図をセットで変更する運用を徹底。

これら 7 つはどれも 「最初は気にならないが、 数ヶ月後に致命的になる」タイプの問題である。 早期に検知して直しておくのがコツで、 そのためにペアレビューやチームレビューの場で意識的に指摘し合う文化を作ると効果的だ。 「あ、 これアンチパターン 3 番ですね」のように 番号で呼べるようにしておくと、 議論がスムーズになる。 こうした共通言語を持つことで、 チームの設計レビュー文化は加速度的に成熟していく。

📚 補講 20: SSDSE 実データでの「描く → 実装 → 振り返り」の往復サイクル

フローチャートを学ぶ上で最も価値あるのは、 「描く → 実装する → 結果を見て描き直す」という反復サイクルである。 SSDSE-B-2026 を題材にこのサイクルを 1 周回してみると、 多くの学びが得られる。 例えば「都道府県人口の平均」を計算する最初のフローチャートは 3 ステップで済むが、 実装して結果を見ると 「東京の人口で平均が引き上げられている」ことに気づく。 そこで描き直して中央値とトリム平均を追加し、 ヒストグラム可視化を追加した 10 ステップのフローチャートに進化する。 さらに描き直して、 「外れ値判定 → ロバスト統計量 → 信頼区間」を加えた 20 ステップのフローチャートに到達する。 こうして 図そのものが分析の理解度を測るメーターになる。

この往復サイクルには 「考えたことを物理的に外化する」効果がある。 頭の中で考えているうちは 曖昧だった処理ステップが、 紙やホワイトボードに描き出されると 明示的になる。 明示化されたものを基に他人と議論ができ、 議論を通じて思考が 深化する。 これがフローチャートの真の教育的価値であり、 単なる「図を描く技術」を超えた 「思考の道具」としての役割である。 SSDSE 47 県という具体的なデータがあるからこそ、 この外化と議論の往復が現実的に成立する。 抽象的な議論だけでは、 思考は深まらない。

このように、 フローチャートと実データの往復は、 「描く力 = 思考の解像度」であることを実感させてくれる。 SSDSE のような教育用データセットが 無償で公開されていることは、 学習者にとって計り知れない財産である。 ぜひ活用して、 自分の手で「描く → 実装 → 振り返り」のサイクルを 10 回繰り返してほしい。 10 回終えた頃には、 フローチャートも分析も別人のような上達が実感できるはずだ。

さらに付け加えるなら、 この往復サイクルは 「ジャストインタイム学習」と相性が良い。 つまり、 必要になった時にだけ次のステップを学ぶ、 という学習スタイルだ。 「平均だけで足りないと気づいたら中央値を学ぶ」「外れ値が気になったら IQR を学ぶ」「複数年の比較が必要になったら時系列分析を学ぶ」のように、 必要性に駆動された学びは記憶への定着率が圧倒的に高い。 フローチャートはこの「次に学ぶべきこと」を 視覚的にナビゲートしてくれる地図でもある。 設計の空白部分が「ここに何か入るはずだ」と教えてくれるため、 学習のロードマップが自然に浮かび上がる。

最後に、 SSDSE のデータを使った学習を 1 人で完結させないこともお勧めしたい。 友人・同僚・SNS のデータ分析コミュニティと 同じデータについて議論すると、 自分では気づかなかった視点が次々に出てくる。 「私はこのフローチャートで書いたけど、 あなたはどう描く？」というやり取りは、 設計の多様性を体験する最高の機会である。 フローチャートは 言語非依存であるため、 プログラミング言語が違う相手とも議論できる。 これは SQL 派と Python 派、 R 派と Julia 派の橋渡しにもなる、 強力な共通言語である。

そしてもう一歩進めば、 「他人のフローチャートを翻訳する」練習も効果的だ。 例えば SNS で見かけた他人のフローチャートを、 自分の言葉で再描画してみる。 すると、 元の図には書かれていない 暗黙の前提が浮き彫りになる。 「ここの判定条件、 もう少し具体的に書くと別の意味になりそうだ」「このループの終了条件が曖昧だ」といった発見が、 自分の設計力に直接フィードバックされる。 翻訳というプロセスを通じて、 「読む」と「描く」の両方の力が同時に伸びる。 SSDSE 47 県を題材にすれば、 「他の人が同じデータをどう料理しているか」を相対化でき、 自分の分析の癖が客観視できる。 これこそが、 データ分析者として独り立ちする最短ルートである。 翻訳の練習を月 2〜3 回続けるだけで、 半年後の設計品質は驚くほど向上する。 これは多くの達人が共通して薦めるトレーニング方法であり、 短期間で 「他人事」を「我が事」に変換する強力なリスキリング技法でもある。 ぜひ気軽に試してみてほしい。

フローチャートを通じた学び合いは、 教育・業務・社会のあらゆる場面で 「設計の品質」を底上げする力を持つ。 1 人で完結する分析でも、 チーム全員に共有可能な図として残せば、 その分析は 組織の知的資産に転換される。 SSDSE-B-2026 という標準化されたデータと、 フローチャートという標準化された設計図——この 2 つの組合せが、 持続可能なデータ分析文化を支える。 そしてその文化は次世代へ引き継がれ、 日本のデータサイエンス教育全体を底上げする原動力になる。 100 年前のギルブレスから始まったプロセス図の伝統が、 2026 年の SSDSE データ分析に脈々と受け継がれている——この歴史の連続性を意識しながら、 自分も次の世代に何を残せるかを考えてみてほしい。 フローチャート 1 枚から、 その第一歩が始まる。 描き始めた瞬間に、 あなた自身のデータ分析者としてのキャリアと、 SSDSE 教材の価値を未来に繋ぐ大切な担い手になるのである。 紙とペン、 そして 47 都道府県のデータがあれば、 今日からその旅は始まる。

🔚 まとめの一言

フローチャートは 「描いて 5 分、 役立つこと 5 年」のコストパフォーマンスを持つ道具である。 SSDSE のような実データを扱う限り、 設計図としてのフローチャートは必ず効果を発揮する。 本ページの 3 枚の図と 12 ステップ、 25 ステップの完全描画例、 そして 15 項目データ品質チェックリストを出発点に、 ぜひ自分の手で描いてみてほしい。 描けば描くほど、 データの背後にある「論理の流れ」が見えてくるはずだ。 フローチャートは 過去のものと思われがちだが、 LLM 時代になっても 「人間が設計し、 機械が実装する」分業モデルの中核として、 むしろ重要性が増している。 古くて新しい、 そして 100 年使える普遍的な道具——それがフローチャートである。 SSDSE-B-2026 を題材に、 ぜひ次の分析から「まずフローチャート 1 枚を紙に描く」習慣を始めてみてほしい。 1 ヶ月続ければ、 設計の質と実装速度の両方が見違えるように向上することを実感できるはずだ。 さらに、 フローチャートを レビューする側に立ったときは、 補講 13 の 8 観点を意識して読み解いてほしい。 設計者と読み手の対話が深まれば、 チーム全体の 知識資産として組織に蓄積される。 これがフローチャートの最終形であり、 100 年にわたって愛され続けてきた理由でもある。

🖼 図表で深掘り：フローチャート分岐をデータで検証する補論

本補論は、 SSDSE-B-2026 の実データ（47 都道府県、 総人口 A1101 列）を題材に、 散布図 / ヒストグラム / 箱ひげ図の 3 種類を取り上げ、 「フローチャートの条件分岐」「ループ回数の上限」「分岐後の偏り検証」という 3 つの実務課題に対する処方箋を体系化する。 「分岐閾値・反復上限・後段検証」という具体的意思決定の手順に絞って深掘りする。 図表 3 枚と Python コード 3 ブロック、 表を介して、 「データを見てからフローチャートを描く」習慣を身に着けることが本章の目標である。

📊 図 1：散布図でフローチャートの分岐閾値を決める

フローチャートで「if 人口 > X then 都市部処理 else 地方処理」のような条件分岐を書くとき、 閾値 X をどう決めるかは「データの構造」を見ずに決められない。 散布図は 2 変数の関係から「自然な分岐点」を読み取るのに最適である。 単に平均値や中央値で機械的に区切るのではなく、 点の塊（クラスター）と外れ値が分離している箇所を視覚で見つけることが、 後段のフローチャート設計の質を大きく左右する。 これは「データに根拠を求める設計」の出発点である。

この図から読み取れる構造を、 フローチャートの条件分岐に翻訳すると次の表のようになる。 単に「人口で分岐」とするのではなく、 3 段階の閾値（500 万人超 / 100 万-500 万人 / 100 万人未満）に分けるほうが、 各グループの県数が安定する。 この 3 分岐は「データから自然に切り出せる構造」であり、 経験則ではなく観察に基づく根拠を持つ。 「閾値の根拠は散布図にあり」を覚えておけば、 多くの設計判断が即座に下せるようになる。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

import pandas as pd

df = pd.read_csv('data/raw/SSDSE-B-2026.csv', skiprows=1, encoding='cp932')
df = df[df['都道府県'].notna()].copy()

def classify(pop):
    if pop > 5_000_000:
        return '大都市'
    elif pop > 1_000_000:
        return '標準'
    else:
        return '小規模'

df['ブランチ'] = df['総人口'].apply(classify)
print(df['ブランチ'].value_counts())

📊 図 2：ヒストグラムでループ回数の上限を決める

フローチャートに「while 収束していない do 反復」と書くとき、 「収束」の閾値や最大反復回数を決めるには、 対象変数の分布を見るのが近道である。 ヒストグラムは値のばらつきと裾の長さを一目で把握でき、 ループ終了条件の現実性を判断できる。 特に「歪んだ分布」では、 平均と中央値が大きく食い違うため、 平均ベースの閾値設定が誤動作を招きやすい。

このヒストグラムから「平均値で分岐する」のは危険であることが分かる。 平均 ≈ 270 万人だが、 中央値は ≈ 150 万人で、 半数の県は平均以下に位置する。 フローチャートで「if pop > mean(pop)」と書くと、 大都市と中規模県が混在した枝に流れてしまう。 中央値や四分位を分岐基準とするほうが、 各枝の母数が安定する。 この差は「東京 1 県の影響」が平均を引き上げているために生じる典型的な現象である。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

import math

def required_iter(pop, target=1_000_000, rate=0.9):
    if pop <= target:
        return 0
    return math.ceil(math.log(target / pop) / math.log(rate))

df['必要反復'] = df['総人口'].apply(required_iter)
print('最大反復回数 =', df['必要反復'].max())
print('平均反復回数 =', round(df['必要反復'].mean(), 1))
print('反復不要な県数 =', (df['必要反復'] == 0).sum())

📊 図 3：箱ひげ図で分岐ごとの偏りを検証する

フローチャートで複数の分岐に処理を振り分けた後、 「各枝に流れたデータの分布」が大きく異なっていないかを確認する必要がある。 もし極端な偏りがあれば、 後段の集計や統計処理で「ある枝だけ平均が外れ値支配」になる危険がある。 箱ひげ図は複数群を一画面に並べて分布を比較するのに最適で、 「分岐の効果が出ているか」「逆に偏りすぎていないか」を一目で判定できる。

1
2

summary = df.groupby('ブランチ')['総人口'].describe(percentiles=[0.25, 0.5, 0.75])
print(summary[['count', 'min', '25%', '50%', '75%', 'max']].round(0))

🧭 3 つの図を組み合わせた分岐設計フロー

このフローを踏まずに「とりあえずひし形を 3 つ書く」と、 後で「実は 1 つの枝にしかデータが流れていなかった」「外れ値で標準枝の平均が歪んだ」などの問題が露呈する。 フローチャートはコード化前の設計図であり、 設計図の根拠はデータ可視化からしか得られない。 「描く前に見る」「見てから描く」を徹底することが、 設計品質を底上げする唯一の道である。 散布図 → ヒストグラム → 箱ひげ図の 3 点セットを必ず描く習慣をつけ、 そのうえで分岐閾値・最大反復回数・サンプル数チェックを箇条書きにしてからフローチャート作成に進むとよい。 「いきなりひし形を書き始めない」が鉄則である。 設計段階の数十分の追加投資が、 実装後のデバッグに費やす数時間を救う。

📝 実務で使えるチェックリスト

1. 散布図で「2 変数の関係」を確認し、 群構造の有無を判断したか
2. ヒストグラムで「分布の歪み」を確認し、 平均でなく中央値・四分位を使うか判断したか
3. 箱ひげ図で「分岐後の各枝の分布」を比較し、 重なり・外れ値・サンプル数を検証したか
4. 各枝のサンプル数が 5 件未満になっていないか
5. 外れ値が存在する場合、 分岐前に除外パスを置いているか
6. 反復処理の上限（max_iter）が最大値ベースで計算されているか
7. 2 変数だけでなく、 3 変数以上の関係（pairplot 等）も検討したか
8. 時系列データの場合、 時系列折れ線も描いてから分岐閾値を決めたか
9. 分岐後の枝で「想定外のデータ型」が混入していないか（型チェック）
10. フローチャートに「データ可視化で得た根拠」をコメントとして残したか

このチェックリストを満たしたフローチャートは、 単なる「処理の絵」ではなく「データに基づいた処理設計の証拠」になる。 レビュー時にも「なぜこの閾値か」「なぜこの反復上限か」を即答でき、 設計品質の議論が「個人の経験談」から「データ駆動の合意形成」に切り替わる。 チェックリストはコード化前の最後の関門として、 チーム標準として運用する価値がある。 フローチャート設計は「コードを書く前の最後の関門」であり、 ここで失敗すると後段のコーディング・テスト・デバッグすべてに波及する。 だからこそ、 可視化を 3 種類セットで描く習慣が品質を支える。 散布図で構造を、 ヒストグラムで閾値を、 箱ひげ図で妥当性を確認する 3 段階を守れば、 「分岐の根拠を説明できないフローチャート」は撲滅できる。 SSDSE-B-2026 のような身近なデータで練習を積めば、 現場のあらゆるデータでも同じ手順を適用できるようになる。

💡 補論：分岐・反復・終了条件の三位一体

フローチャートに登場する 3 つの構造要素「分岐」「反復」「終了条件」は、 個別に設計されることが多いが、 実は密接に絡み合っている。 分岐の閾値が甘ければ反復の母集団が膨らみ、 反復の上限が大きすぎれば終了条件が機能せず、 終了条件が曖昧であれば分岐の意味も薄れる。 SSDSE-B-2026 の実データで言えば、 「人口 1393 万人の東京を 100 万人にまで減らす反復」は 25 ステップ必要で、 もし「if pop < 100 万 then break」という終了条件がなければ無限ループに陥る。 つまり、 終了条件は「データの最大値・最小値」を見てから設計する必要があり、 これは前述したヒストグラムによる分布把握と直結する。 三位一体で設計することで初めて、 フローチャートは「自走可能な設計図」になる。

また、 分岐数が増えるほど「テストケース数」も指数的に増える。 3 段階分岐 × 5 段階分岐 = 15 通りのテストケースを想定する必要があり、 SSDSE-B-2026 の 47 都道府県を全数テストデータとして扱う場合でも、 すべての分岐枝にデータが流れるとは限らない。 「テストカバレッジ」と「データ分布」を同時に見て、 不足する枝のテストケースは合成データで補うか、 該当する公的データセット（例: SSDSE-A 系列）から探してくる方針を立てる。 こうしたメタ設計を含めて、 フローチャートは「設計図 + テスト計画 + データ仕様」の三層構造として運用するのが現代的なベストプラクティスである。

📌 ケーススタディ：47 都道府県データを 3 図で読み解く

最後に、 本章で扱った 3 つの図を実務でどう順番に使うかを、 SSDSE-B-2026 の 47 都道府県データを使ったミニ・ケーススタディとして再演する。 第 1 ステップ（散布図）で「総人口の分布は大きく偏り、 東京が明確な外れ値である」ことを確認する。 第 2 ステップ（ヒストグラム）で「人口分布は右に裾を引き、 中央値 150 万人 / 平均値 270 万人と大きく食い違う」ことを把握し、 分岐閾値を「中央値・四分位ベース」に設定すべきと判断する。 第 3 ステップ（箱ひげ図）で「3 分岐に振り分けた結果、 標準枝の最大値が大都市枝の最小値を超える逆転現象がある」ことを発見し、 「人口だけでなく別の指標も判定基準に加える」という設計改善を導く。

この 3 ステップを 30 分で完了させれば、 そこから書き起こすフローチャートは「データを見て設計した証拠」を持つことになる。 レビュー時に「なぜ 500 万人で切ったか」と聞かれても、 「散布図上で東京・神奈川・大阪のクラスターが独立しているため」と即答できる。 「なぜ max_iter = 30 か」と聞かれても、 「東京の人口を 10% ずつ減らして 100 万人を下回るまでの理論値 25 回 + 安全マージン 5 回」と即答できる。 こうした「根拠のある即答」がチーム内の信頼を生み、 設計プロセス全体の質を底上げする。 これこそが、 「データ可視化 → フローチャート設計」という流れを身に着ける最大の意義である。

なお、 散布図・ヒストグラム・箱ひげ図の 3 点セットは「初学者が最初に学ぶ可視化」として扱われることが多いが、 実務での重要性はむしろベテランほど高まる。 単純なツールだからこそ、 設計判断のすべての段階で再利用できる。 「複雑な可視化を 1 枚描く」よりも「基本の 3 枚を確実に描いて読み解く」ほうが、 多くの場面で意思決定の質を高める。 SSDSE-B-2026 で 47 都道府県という有限のサンプル数を扱う場合、 過度に高度な可視化（例：t-SNE による次元削減）は群構造を見つけるのに役立つが、 「分岐閾値を即決する」「反復上限を即計算する」「枝ごとの偏りを即診断する」という日常的な意思決定では、 基本 3 図が圧倒的に強い。 「基本に忠実」がフローチャート設計の鉄則である。

最後に、 散布図・ヒストグラム・箱ひげ図の 3 点セットを「描いて読み解く時間」をフローチャート設計の必須工程としてスケジュールに組み込むことを推奨する。 30 分の追加投資が、 数時間のデバッグ時間と数日の手戻りを救う。 「描く前に見る」「見てから描く」「描いたあとも見直す」を 1 サイクルとして、 47 都道府県データを練習台に何度も回してみてほしい。 これは設計者として一段成長する最短ルートである。 そして同じ手順は、 SSDSE 以外のあらゆる公的データ・業務データにも横展開できる普遍的な技術として、 一生使い続けられる。

フローチャートの分岐設計を「3 図セット」で根拠付ける習慣は、 一度身に着ければ生涯の財産となる。 SSDSE-B-2026 の 47 都道府県データは、 サンプル数が手頃で構造把握も容易なため、 練習素材として最適である。 さらに同じ手順は、 SSDSE-A や国際統計データにも一切の変更なく適用できる、 普遍性の高い技術である。

これでフローチャート分岐設計の補論は終了である。 散布図・ヒストグラム・箱ひげ図の 3 図セットを 1 つの設計プロセスに統合して、 データ駆動なフローチャート設計を実現していこう。

🔗 関連可視化手法

• 散布図: 2 変数の関係を点で表示。 群構造・線形性・外れ値を一目で把握できる。
• ヒストグラム: 1 変数の分布を棒で表示。 歪み・複峰性・裾の長さを把握できる。
• 箱ひげ図: 群別の分布比較に最適。 中央値・四分位・外れ値を一画面に表示。
• 相関分析: 散布図と組み合わせて、 関係の強さを数値化。
• 四分位: ヒストグラム・箱ひげ図の裏側にある統計量。 閾値選定の根拠。
• 外れ値: フローチャートで「異常値ハンドリング」枝を設計する根拠。

🔬 数式を言葉で読み解く — フローチャートを「状態遷移」として捉える

フローチャートを 制御フローグラフ（CFG） として数学的に書くと、 ノード集合 $V$（処理ステップ）と有向辺集合 $E \subseteq V \times V$（実行順序）を持つ有向グラフ $G = (V, E)$ になります。

つまり数式は 「処理ステップ（ノード）と実行順序（矢印）の組として、 プログラムや分析の流れを集合で定義したもの」 と読み替えられます。 ノードに ID をふり、 辺を $(v_i, v_j)$ の組で列挙すれば、 mermaid / graphviz でそのまま描画できます。

🔍 計算例：「データ読み込み → 欠損確認 → (欠損あり? Yes/No) → 補完／そのまま → 統計量算出 → 終了」というフローは、 $|V|=7$（開始・読込・欠損確認・分岐・補完・統計量・終了）、 $|E|=8$（うち分岐 1 つから 2 本）。 McCabe 複雑度 $M = 8 - 7 + 2 = 3$ となり、 「テストすべき経路は 3 本」と読めます。

🧮 実値で計算してみる — SSDSE-B-2026 で「人口分析フロー」を組む

SSDSE-B-2026（47 都道府県 × 12 年 = 564 行 × 112 列）を題材に、 「人口の地域差を可視化する」分析フローを 箱と矢印で書き下す 演習をします。 ノードと辺を列挙し、 最後に McCabe 複雑度まで算出します。

ステップ① ノードを列挙する（やりたい処理を全部書き出す）

1. $v_1$: CSV を cp932 で読み込む（SSDSE-B-2026.csv、 564 行）
2. $v_2$: 最新年（2023 年）の行だけ抽出（47 行に絞る）
3. $v_3$: 人口列 A1101 の欠損確認
4. $v_4$: 欠損あり？（分岐ノード）
5. $v_5$: 欠損行を除外（または補完）
6. $v_6$: 平均・標準偏差を算出
7. $v_7$: 上位 5 県・下位 5 県を表示
8. $v_8$: ヒストグラム描画
9. $v_{\text{end}}$: 終了

ステップ② 辺を列挙する（順序と分岐）

ステップ③ 複雑度を算出する

$|V| = 9$（$v_1 \dots v_8, v_{\text{end}}$）、 $|E| = 9$ なので、 McCabe の循環的複雑度は

$M = 2$ なら「テストすべき独立経路は 2 本（欠損あり経路と欠損なし経路）」。 10 以下なら保守可能な複雑度。

ステップ④ 実際に動かして数値を出す

→ フローの各ノードを順に実行することで、 「人口最大は東京都 14,086,000、 最小は鳥取県 537,000、 全国平均は 264 万人」という結論が出ます。 図示すれば「どのステップで何が起きているか」が一目で分かります。

🧮 モデル選択フローチャート — SSDSE 実値で判断

🎯 このコードでやること: SSDSE-B-2026 から目的変数の特性（連続 / カテゴリ / 個数）を判定し、 推奨モデルを自動選択するルールベースのフローを実装する。

📥 入力データ: SSDSE-B-2026 の各列を順に評価し、 連続値か離散値か、 ゼロ過多か、 などを Mermaid 風の判定で振り分ける。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

import pandas as pd
import numpy as np

df = pd.read_csv('data/raw/SSDSE-B-2026.csv', encoding='cp932', skiprows=[1])
targets = ['A1101']  # 総人口（数値列の例）

def recommend_model(series):
    s = pd.Series(series).dropna()
    n = len(s)
    if s.dtype == 'O':
        return '分類モデル: ロジスティック回帰 or RandomForestClassifier'
    if (s == s.astype(int)).all() and s.min() >= 0:
        zero_ratio = (s == 0).mean()
        if zero_ratio > 0.3:
            return 'ゼロ過剰: ZeroInflatedPoisson or hurdle model'
        return 'カウントデータ: ポアソン回帰 or 負の二項回帰'
    if s.skew() > 2:
        return '右側裾分布: 対数変換 + 線形回帰 or GammaRegressor'
    if s.skew() < -2:
        return '左側裾分布: BoxCox + 線形回帰'
    return '正規連続: OLS / Ridge / Lasso'

for t in targets:
    s = df[t]
    print(f'--- {t} ---')
    print(f'  型      : {s.dtype}')
    print(f'  歪度    : {s.skew():.3f}')
    print(f'  ゼロ比率: {(s == 0).mean()*100:.1f}%')
    print(f'  推奨    : {recommend_model(s)}\\n')

📤 実行結果:

💬 結果の読み方: 総人口列は歪度 > 2 の右側裾分布で「対数変換 + 線形回帰」が推奨される。 これは SSDSE が「都道府県」を集計単位とし東京・大阪が外れ値的に大きい構造のため。 他の数値列も同じ判定関数に通せば、 分布の形に応じたモデル候補を自動で振り分けられる。 フローチャート的判定をコードで自動化することで、 分析の再現性が大きく向上する。

🧮 数式に値を入れて手で計算する: 分岐パスの組み合わせ数

合成データでフローチャートの分岐数からテストケース数を計算する。

Step 1: 分岐構造

Step 2: 全分岐パス

🐍 Python で再現

1
2
3
4
5
6

import numpy as np
branches = [3, 2, 4, 5]
total = np.prod(branches)
independent = sum(branches) - len(branches) + 1
print(f"全パス: {total}")
print(f"独立カバー: {independent}")

📤 実行結果

💬 手計算 (Step 2) 120 / 11 と Python 出力が完全一致。

🐍 Python での扱い

SSDSE-B-2026 のような公的統計データを Python で扱う際の基本パターン：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

import pandas as pd
import numpy as np

# データ読み込み
df = pd.read_csv('data/raw/SSDSE-B-2026.csv', encoding='cp932', skiprows=1)
print(df.shape)
print(df.dtypes)
print(df.describe())

# 「フローチャート」の文脈で扱う場合の例：
# 分野: アルゴリズム
# 関連手法は同カテゴリの他用語を参照してください。

具体的なコードは 機械学習の基礎 を参照してください。

📝 レポートでの報告

分析結果を報告するときに含めるべき情報：

• 使ったデータ：出典・期間・サンプル数
• 適用条件の確認：前提が満たされているか
• 計算結果：数値だけでなく不確実性（CI・SE）も
• 解釈：何を意味するか、 何を意味しないか
• 限界：適用範囲外への拡張は避ける

✅ チェックリスト

• □ 「フローチャート」を使う場面か再確認したか
• □ データの尺度・分布・サンプル数を確認したか
• □ 前提条件を満たしているか
• □ 計算した値だけでなく不確実性も把握したか
• □ 解釈と限界を区別したか
• □ 関連グループ教材で全体像を確認したか

🐍 応用コード — 47 都道府県データの ETL → 探索 → モデル化のフローを mermaid で描く

SSDSE 公的データを題材に、 フローチャート を実際に動かす最小コードです。 paths は引数に直書きで、 初心者がコピペで動かせる形を優先しています。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

import pandas as pd
import numpy as np

# データ読み込み（SSDSE-B 都道府県・47 県 × 約 112 列）
df = pd.read_csv('data/raw/SSDSE-B-2026.csv', encoding='cp932', skiprows=1)
df = df[df['年度'] == 2023].reset_index(drop=True)
print('shape:', df.shape)
print('列の先頭:', df.columns.tolist()[:6])

# 必要な列だけ取り出して整形
features = ['総人口', '15歳未満人口', '65歳以上人口']
df_use = df[features].copy()
print(df_use.describe())

次に、 フローチャート に固有の処理を加えます。 ここがページごとの「肝」になる部分。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

from sklearn.model_selection import train_test_split
from sklearn.ensemble import RandomForestRegressor
from sklearn.metrics import mean_squared_error, r2_score

X = df[['総人口', '15歳未満人口']].fillna(0).values
y = df['65歳以上人口'].fillna(df['65歳以上人口'].median()).values

X_tr, X_te, y_tr, y_te = train_test_split(X, y, test_size=0.3, random_state=0)
model = RandomForestRegressor(n_estimators=200, max_depth=4, random_state=0).fit(X_tr, y_tr)

pred_tr = model.predict(X_tr)
pred_te = model.predict(X_te)
print(f'train R^2 = {r2_score(y_tr, pred_tr):.3f}')
print(f'test  R^2 = {r2_score(y_te, pred_te):.3f}')
print(f'test RMSE = {np.sqrt(mean_squared_error(y_te, pred_te)):.4f}')

さらに可視化を加えると、 学んだ内容が「眼で」確認できます。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

import matplotlib.pyplot as plt

plt.figure(figsize=(7,5))
plt.scatter(y_te, pred_te, alpha=0.7, edgecolor='k')
lims = [min(y_te.min(), pred_te.min()), max(y_te.max(), pred_te.max())]
plt.plot(lims, lims, 'r--', linewidth=2, label='完全予測ライン')
plt.xlabel('実測 65歳以上人口')
plt.ylabel('予測 65歳以上人口')
plt.title('フローチャート を使ったモデルの予測精度（SSDSE-B-2026）')
plt.legend()
plt.tight_layout()
plt.savefig('out_flowchart.png', dpi=150)

最後に、 同じ問題を別の角度から見る「クロスバリデーション版」も用意します。

1
2
3
4
5
6
7
8

from sklearn.model_selection import cross_val_score

scores = cross_val_score(
    RandomForestRegressor(n_estimators=200, max_depth=4, random_state=0),
    X, y, cv=5, scoring='r2'
)
print(f'5-fold CV R^2 = {scores.mean():.3f} (±{scores.std():.3f})')
print('各 fold:', np.round(scores, 3))

🐍 実装パターン集 — 状況別レシピ

同じ「フローチャート」を使うにも、 データの形・規模・目的によって書き方が変わります。 4 つの典型パターンを示します。

パターン A：探索的・最小構成

1
2
3
4

import pandas as pd
df = pd.read_csv('data/raw/SSDSE-B-2026.csv', encoding='cp932', skiprows=1)
df = df[df['年度'] == 2023].reset_index(drop=True)
print(df.shape, df.head(3))

パターン B：パイプライン化（前処理＋モデル）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

from sklearn.pipeline import Pipeline
from sklearn.preprocessing import StandardScaler
from sklearn.linear_model import Ridge

pipe = Pipeline([
    ('scaler', StandardScaler()),
    ('model',  Ridge(alpha=1.0)),
])
pipe.fit(X_tr, y_tr)
print('R^2 =', pipe.score(X_te, y_te))

パターン C：交差検証＋ハイパーパラメータ探索

1
2
3
4
5
6

from sklearn.model_selection import GridSearchCV

params = {'model__alpha': [0.01, 0.1, 1.0, 10.0, 100.0]}
gs = GridSearchCV(pipe, params, cv=5, scoring='r2', n_jobs=-1)
gs.fit(X, y)
print('best:', gs.best_params_, 'score:', gs.best_score_)

パターン D：可視化付きの結果保存

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

import matplotlib.pyplot as plt
import json

pred = gs.predict(X_te)
plt.figure(figsize=(7,5))
plt.scatter(y_te, pred, alpha=0.7, edgecolor='k')
plt.plot([y_te.min(), y_te.max()], [y_te.min(), y_te.max()], 'r--')
plt.xlabel('実測'); plt.ylabel('予測'); plt.title('フローチャート 結果')
plt.tight_layout(); plt.savefig('result_flowchart.png', dpi=150)

with open('result_flowchart.json', 'w', encoding='utf-8') as f:
    json.dump({'best_params': gs.best_params_,
               'cv_score': gs.best_score_,
               'test_score': gs.score(X_te, y_te)}, f, ensure_ascii=False, indent=2)

🐍 Python 実装 — フローチャートを mermaid 記法で書き出す

🎯 このコードでやること：上の 9 ノード・9 辺のフローを mermaid 記法の文字列として組み立て、 Markdown / Quarto / Notion などに貼り付けるだけで描画できる形で出力する。

📥 入力データ（SSDSE-B-2026 抜粋、 df_latest.head() 想定）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

import pandas as pd

df = pd.read_csv('data/raw/SSDSE-B-2026.csv', encoding='cp932', skiprows=[1])
df_latest = df[df['SSDSE-B-2026'] == 2023]

mermaid = """flowchart TD
    v1[CSV読込 564行] --> v2[2023年抽出 47行]
    v2 --> v3[欠損確認]
    v3 --> v4{欠損あり?}
    v4 -- Yes --> v5[除外]
    v4 -- No --> v6[平均・標準偏差]
    v5 --> v6
    v6 --> v7[上位5県・下位5県]
    v7 --> v8[ヒストグラム]
    v8 --> vend([終了])
"""
print(mermaid)
print("全国平均人口:", df_latest['A1101'].mean())
print("最大:", df_latest.loc[df_latest['A1101'].idxmax(), 'Prefecture'])

📤 実行すると次の出力が得られる：

💬 結果の読み方：この文字列を Markdown ファイルに貼り付ければ、 GitHub / Quarto / Notion でそのままフローチャートとして描画される。 同時に 47 都道府県の平均 264 万人、 最大は東京都 1408 万人という実値も得られ、 「フローを動かした結果」が 1 つの画面で確認できる。

🐍 第 2 コード — graphviz で PNG 出力する

🎯 このコードでやること：同じフローを graphviz の Digraph オブジェクトとして組み、 PNG 画像として保存する。 ノートブックで実行すれば、 そのまま画像として表示される。

📥 入力：ノード ID とラベルのペア、 辺のリスト。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

from graphviz import Digraph

g = Digraph('flow', format='png')
g.attr(rankdir='TB', fontname='Helvetica')

nodes = [
    ('v1', 'CSV読込', 'box'),
    ('v2', '2023年抽出', 'box'),
    ('v3', '欠損確認', 'box'),
    ('v4', '欠損あり?', 'diamond'),
    ('v5', '除外', 'box'),
    ('v6', '平均・標準偏差', 'box'),
    ('v7', '上位5県・下位5県', 'box'),
    ('v8', 'ヒストグラム', 'box'),
    ('vend', '終了', 'ellipse'),
]
for nid, label, shape in nodes:
    g.node(nid, label, shape=shape)

edges = [('v1','v2'),('v2','v3'),('v3','v4'),
         ('v4','v5','Yes'),('v4','v6','No'),
         ('v5','v6'),('v6','v7'),('v7','v8'),('v8','vend')]
for e in edges:
    if len(e) == 3:
        g.edge(e[0], e[1], label=e[2])
    else:
        g.edge(e[0], e[1])

print("ノード数:", len(nodes))
print("辺数:", len(edges))
print("McCabe複雑度 M =", len(edges) - len(nodes) + 2)

📤 実行すると次の出力が得られる：

💬 結果の読み方：$M = 2$ は「独立に通る経路が 2 本」という意味。 1 本は「欠損あり → 除外 → 集計」、 もう 1 本は「欠損なし → そのまま集計」。 テストするときも 2 ケース書けば十分。 10 を超えたらフローが複雑すぎるサインで、 分割を検討する。

🐍 graphviz で SSDSE 分析フローを自動描画

🎯 このコードでやること: SSDSE-B-2026 分析の 7 ステップを Python の graphviz でフローチャート化し、 PNG として保存する。 さらに「条件分岐」を含めて欠損判定の制御フローを可視化する。

📥 入力データ: SSDSE-B-2026 を pandas で読み込み、 欠損数を取得する。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

import pandas as pd
from graphviz import Digraph

df = pd.read_csv('data/raw/SSDSE-B-2026.csv', encoding='cp932', header=1)
n_rows, n_cols = df.shape
n_missing = int(df.isna().sum().sum())

g = Digraph('SSDSE_Flow', format='png')
g.attr(rankdir='TB', fontname='Helvetica')
g.node('start', '開始\\nSSDSE-B-2026.csv', shape='ellipse', style='filled', fillcolor='#FFE0B2')
g.node('load', f'① 読込\\n{n_rows}行 × {n_cols}列', shape='box', style='filled', fillcolor='#FFF3E0')
g.node('check_na', f'② 欠損検査\\n欠損合計 = {n_missing}', shape='diamond', style='filled', fillcolor='#FFECB3')
g.node('impute', '欠損補完\\nfillna / dropna', shape='box', style='filled', fillcolor='#FFF8E1')
g.node('eda', '④ EDA\\n相関・分布', shape='box', style='filled', fillcolor='#F1F8E9')
g.node('model', '⑤ モデリング', shape='box', style='filled', fillcolor='#E8F5E9')
g.node('end', '完了', shape='ellipse', style='filled', fillcolor='#C8E6C9')

g.edge('start', 'load')
g.edge('load', 'check_na')
g.edge('check_na', 'impute', label='欠損あり')
g.edge('check_na', 'eda', label='欠損なし')
g.edge('impute', 'eda')
g.edge('eda', 'model')
g.edge('model', 'end')

g.render('output/ssdse_flow', cleanup=True)
print(f'グラフ生成完了: nodes={len(g.body)}')
print(f'判定値: 欠損数 = {n_missing}, 行数 = {n_rows}, 列数 = {n_cols}')

📤 実行結果:

💬 結果の読み方: SSDSE-B-2026（47 県 × 12 年 = 564 行）に欠損がない（=0）ため、 条件分岐「欠損あり → 補完」を経由せず直接 EDA → モデリングに進む。 フローチャートは「データの実態」と「分析計画」を結びつける視覚化ツールとして機能している。

🎮 触って理解する

フローチャートの一番の学びは「実際に指をたどらせて制御フローを体感する」ことです。 ここでは 4 つの定番アルゴリズム（偶奇判定・うるう年判定・線形探索・最大値探索）を JIS/ISO 標準記号で描き、 入力値を与えて 1 ステップずつ実行できます。 現在の処理ノード（端子・入出力・処理・判断）がオレンジに光り、 判断（ひし形）では真偽に応じて矢印が分岐し、 変数の値が右のトレース表で更新されていきます。 ループを持つ探索アルゴリズムでは、 戻り矢印が光って「同じ判断に何度も戻る」反復構造が目で追えます。

💡 図をタップすると 1 ステップ前進、 左スワイプで前進・右スワイプで後退もできます。 ひし形の判断で真偽に応じて矢印が分岐し、 線形探索・最大値探索ではループの戻り矢印がオレンジに光ります。 決定的なトレースなので、 同じ入力なら必ず同じ経路をたどります。

🧭 直感 — フローチャートは「処理の流れを表す共通言語」

上のウィジェットで偶奇判定を動かすと、 「開始 → 入力 → 計算 → 判断 → 出力 → 終了」という 順次（sequence）の流れの途中に、 ひし形で 分岐（selection）が 1 つ挟まっているだけだと分かります。 線形探索・最大値探索に切り替えると、 判断から 上の判断へ戻る矢印が現れ、 これが 反復（iteration / ループ）です。 フローチャートの本質は、 この 3 つの制御構造を 言葉の壁を越えて共有できる図式言語にした点にあります。 コードを読めない人にも「どこで条件分岐し、 どこでループするか」が一目で伝わるので、 設計レビューや データ分析プロセスの合意形成に強い道具になります。

⚠️ 落とし穴 — 描けば描くほど読めなくなる罠

• 複雑化による可読性の低下：判断を増やし矢印を交差させるほど、 図は「地下鉄路線図」化して逆に読めなくなります。 上のウィジェットのうるう年判定は判断が 3 段あるだけで一気に密度が上がるのが分かるはずです。 大きくなったら 決定木やサブルーチン（別図への分割）へ切り出すのが定石です。
• GOTO 的スパゲッティ：矢印を自由に引けるがゆえに、 任意の場所から任意の場所へ飛べてしまいます。 これはプログラムの GOTO 文と同じで、 制御の流れが追えない「スパゲッティ・フロー」を生みます。 1 入口 1 出口を守り、 戻り矢印は「判断からループ先頭へ」だけに限定するのが鉄則です。
• 粒度の不統一：ある箱は「CSV を読む」1 行なのに、 隣の箱は「前処理一式」と巨大、 という粒度のばらつきは図を嘘にします。 1 つの箱＝1 つの意味のある処理単位、 と粒度をそろえます。

🚀 発展 — 擬似コード・構造化定理・状態遷移図/UML へ

フローチャートは終着点ではなく、 より抽象度の高い表現への橋渡しです。 ひし形を if/else、 戻り矢印を while に機械的に置き換えれば、 そのまま 擬似コード（pseudocode）や実コードに落とせます（アルゴリズムの設計では、 まず擬似コードで書いてから実装するのが定番です）。 その正しさの根拠が 構造化定理（Böhm–Jacopini の定理）で、 「順次・分岐・反復」の 3 つの構造だけで、 GOTO を一切使わずに任意のアルゴリズムを表現できることが証明されています。 上の 4 例がすべてこの 3 構造の組み合わせで描けているのはそのためです。 一方、 「状態」が主役になる問題（注文ステータスの遷移など）ではフローチャートより 状態遷移図や UML アクティビティ図／ステートマシン図が適します。 「処理の順序」を描くならフローチャート、 「状態と遷移」を描くなら状態遷移図、 と対象で使い分けるのが上級者の判断です。

⚠️ よくある落とし穴

⚠️ さらに 5 つの落とし穴 — 実務で痛い目を見るパターン

🕰 歴史的経緯と現代的意味

フローチャート は、 統計学と計算機科学の流れの中から生まれました。 下の年表はこの分野全体の流れで、 フローチャート 固有の年表ではありません。 この用語がどの時代の産物かを掴むために置いています。

現代の文脈では、 古典的な定義のままでは説明しきれない使い方も出てきています。 教科書の定義を出発点としつつ、 実務での「変奏」も知っておくとよいでしょう。

❓ よくある質問

⚠️ 落とし穴 — フローチャート作成時のよくある失敗

• 過度な複雑化：1 枚の図にノードが 50 個を超えると誰も読まない。 McCabe 複雑度 10 を上限の目安に、 サブフローに分割する。 「全体図 → 詳細図」の階層化が定石。
• 分岐の出口が不明確：判断ノード（菱形）から出る矢印に「Yes／No」「True／False」のラベルがないと、 どちらに進むのか読み手に分からない。 必ず分岐条件をラベル付けする。
• ループの終了条件が抜ける：ループ（戻り矢印）を書いたのに、 ループを抜ける条件を菱形で示していないと無限ループに見える。 「条件不成立で抜ける」矢印を必ず描く。
• 記号の混在：処理（長方形）と判断（菱形）と入出力（平行四辺形）の使い分けが曖昧だと、 規格（JIS X 0121）に準拠したレビューで指摘される。 図の凡例を必ず添える。
• 保守困難：図を画像で管理すると、 後から変更したい時にツールが分からず再描画コストが高い。 mermaid / graphviz のテキスト記法で保存し、 git で履歴管理する。

⚠️ フローチャート品質チェックリスト 5 件

1. 分岐の網羅性: 判断ノード（菱形）の各エッジが「すべての場合」を覆っているか。 「Yes / No」だけでなく「該当なし」も明示する。
2. 合流の明示: 分岐後に同じ処理に戻る場合、 明示的に合流点を描く。 矢印が空中で交差したまま処理ノードに飛び込むのは読みづらい。
3. 抽象度の統一: 「データ前処理」と「カラム c1 を 0 埋め」が同じ図に同居しない。 階層化（呼び出し先）して分離する。
4. 方向の一貫性: 縦方向（TD）or 横方向（LR）を統一。 矢印が逆流するなら明示的にループとして描く（while/for マーカー）。
5. ノード数の上限: 1 図 15-20 ノード以内。 超えるならサブプロセスに分割。 SSDSE 分析でも「読込 / 前処理 / EDA / モデル / 評価」と粒度を整える。

🌐 似た概念との比較 — どこが違う？

🌐 似た概念との比較 — どこが違う？

「フローチャート」と混同しやすい概念を 1 つの表に並べることで、 違いが鮮明になります。 「共通点」と「分かれ目」を意識して読みましょう。

⚠️ 注意：「似ているからどれでも同じ」と考えると、 微妙な前提の違いから誤った結論を導きがちです。 まずは 1 つの定義に絞って深く理解し、 そのうえで他の概念に拡張するのが安全です。

🌐 UML アクティビティ図との関係 — どこまで「フローチャート」か

フローチャートは ANSI/ISO 5807 で標準化された記号体系を持つが、 UML アクティビティ図はオブジェクト指向の文脈で「並列処理」「スイムレーン」「オブジェクトフロー」など拡張要素を備える。 用途に応じて使い分けるとよい。

📌 SSDSE 分析を 1 人で実施するなら ISO フローチャートで十分。 複数チーム（データエンジニア / モデラー / 評価担当）が並行作業する場合は UML スイムレーンが効率的。

🔗 関連用語（前提・並列・発展）

フローチャートは「処理の流れ」を表す図解手法。 前提としてアルゴリズムや分岐の概念、 並列概念として DAG (有向非巡回グラフ) / UML / 状態遷移図、 発展として MLOps のパイプライン記述や CRISP-DM の図解利用がある。

前提（先に押さえる）

並列（似ているが違うもの）

発展（次に学ぶ）

📚 関連グループ教材

この用語の全体像を学ぶには、 まず横断的な教材で文脈を掴むのが効率的です：

• 📚 機械学習の基礎 — このカテゴリの全体像を学ぶ

🔗 同カテゴリの他用語

📚 参考文献 — 次に読むもの

• Hastie, T., Tibshirani, R., & Friedman, J. (2009). The Elements of Statistical Learning (2nd ed.). Springer. — ML の標準教科書、 「フローチャート」も網羅
• Murphy, K. P. (2012). Machine Learning: A Probabilistic Perspective. MIT Press. — 確率論的視点
• Bishop, C. M. (2006). Pattern Recognition and Machine Learning. Springer. — 直感と数式のバランスがよい
• Goodfellow, I., Bengio, Y., & Courville, A. (2016). Deep Learning. MIT Press. — 深層学習文脈でのフローチャート
• scikit-learn User Guide — 実装と例題
• SSDSE 公式（独立行政法人統計センター） — 本ページのデータ出典
• グループ教材：機械学習の基礎 — 全体像

🧭 これからの学習ルート

「フローチャート」を理解した次に何を学ぶか、 5 ステップで提案します。 順序は厳密ではなく、 興味のあるところから飛び入りで OK。

1. ステップ 1：上の「🐍 応用コード」を自分の環境で動かす（コピペで OK）
2. ステップ 2：データを別のもの（自分の興味のあるテーマ）に差し替えて再実行
3. ステップ 3：上の「🌐 比較」表の類似手法を 1 つ選んで、 同じデータで比較
4. ステップ 4：「📋 前提」セクションのリンクを 1 つずつ巡って、 関連用語を固める
5. ステップ 5：機械学習の基礎 グループ教材で、 体系全体を俯瞰する

📋 1 枚チートシート

※ このチートシートは「30 秒で復習」用。 詳しくは各セクションへ。

📂 ケーススタディ — 過去論文での使われ方

統計データ解析コンペティション過去論文で「フローチャート」がどのように登場し、 どんな問題を解決したかを見てみます。 論文ページからリンクして本ページに来た方も、 ぜひもう一度自分の関心ある論文を見直してみてください。

💡 論文を読むときのコツ：「この論文では『フローチャート』を何のために使っているか？」「もし使わなかったら何が問題だったか？」を意識すると、 技術選定の判断軸が身に付きます。

📚 グループ教材の中での位置

「フローチャート」は単独で学ぶよりも、 関連する複数の用語をセットで学ぶ方が効率的です。 関連グループ教材へのリンクを整理します。

💡 勧めの学習スタイル：1 つのグループ教材を読破してから次へ、 ではなく、 「気になる用語を起点に近所を巡る」スタイルが、 ジャストインタイム学習のコツです。 興味の連鎖に従って深掘りしましょう。

🛠 トラブルシューティング

「フローチャート」を実装中に遭遇しがちなエラーと対処を、 症状ベースでまとめます。

💡 原則：エラーが出たら「データの形」「型」「分布」を df.info(), df.describe(), df.isna().sum() で確認する。 慣れると 9 割のバグは前処理段階で見つかります。

🔗 追加リンク集

「フローチャート」を中心に、 すぐに飛べる関連ページを集めました。

📋 関連用語ページ

📚 グループ教材

🌐 公式リソース

• SSDSE 公式（独立行政法人統計センター） — 本ページで使用するデータの出典
• scikit-learn 公式ドキュメント
• pandas 公式ドキュメント
• NumPy 公式ドキュメント

📝 コラム — 用語を「使いこなす」ためのヒント

用語は知っているだけでは武器になりません。 「使いどころを判断できる」「同僚に説明できる」「コードに落とせる」の 3 拍子が揃って、 はじめて自分の道具になります。 ここでは、 知識を「使える力」に変えるための実践的ヒントを紹介します。

• 説明力を磨く：30 秒、 3 分、 30 分の 3 段階で説明できるよう、 ストックフレーズを用意する
• 失敗例を集める：「うまくいかなかった」事例ほど学びが大きい。 落とし穴セクションを自分の経験で拡張する
• 類似手法と並走させる：本手法と並列手法の両方を同じデータで動かし、 違いを体感で覚える
• 論文で確認：教科書定義と、 実際の論文での使われ方の ギャップ を確認する
• 1 行サマリーをノートに：自分の言葉で 1 行に要約。 後日読み返すと記憶が定着する

💡 習慣化のヒント：新しい用語に出会ったら、 「30 秒結論」「最小コード」「失敗パターン」の 3 点を必ずノートに書く。 ジャストインタイム学習はこのルーチンで強化されます。

📚 関連グループ教材 — フローチャートを使う分野

フローチャートは「複数の概念を順序立てて説明する」あらゆる教材で登場します。 以下のカテゴリ別教材は、 すべてフローチャートで全体像を整理してから個別技術を学ぶ構成になっています。

🗺 用語マインドマップ — 周辺概念の整理

「フローチャート」を中央に置いて、 周辺概念を 5 つの方向に整理します。 これは記憶の足場になります。

マインドマップは「学んだ用語を整理する道具」として優秀。 紙にこの 5 方向を書き、 自分なりの隣接概念を埋めると、 暗黙的にあった理解構造が可視化されます。

📝 自己検証クイズ — 5 問

「フローチャート」を本当に理解できたか、 自分でテストできるクイズです。 答えは展開で確認。

🔗 隣接手法への橋渡し

フローチャートは単独で完結せず、 上流の問題整理から下流のコード実装・運用ドキュメントまでをつなぐ「中間表現」として機能する。 隣接手法との接続関係を具体例つきで示す。

• 上流（入力側で必要となる前処理・前提）: 問題定義・処理ステップ列挙・分岐条件の整理・要求仕様書（自然言語）・ステークホルダーヒアリング結果。 ここで分岐条件が曖昧だとフローチャートも曖昧になる。
• 並列（同じ目的を持つ代替・競合手法）: ER 図（データ構造可視化）・状態遷移図（ステートマシン）・シーケンス図（オブジェクト間メッセージ、 UML）・決定木（条件分岐の自動学習版）・BPMN（業務プロセスモデル）・DAG（データパイプライン、 Airflow / Prefect）。
• 下流（フローチャート の結果を活用する後続手法）: アルゴリズム実装（疑似コード→実コード変換）・仕様書・手順書・教育教材・自動テストケース生成（分岐網羅）・コードレビューでの妥当性確認。
• 変換規則: ひし形（判断）→ if/else、 長方形（処理）→ 関数呼び出し、 平行四辺形（入出力）→ I/O、 矢印 → 制御フロー。 この一対一対応により、 フローチャートから疑似コード・実装コードへ機械的に展開できる。

運用フロー: (1) 入力・出力・分岐の整理 → (2) ANSI/ISO 5807 記号で図示 → (3) Mermaid / draw.io / PlantUML で電子化 → (4) コードレビュー + ドキュメント化 → (5) テスト網羅率の検証、 の 5 段で運用し、 意思決定の透明性と再現性を担保する。 データ分析パイプラインでは、 フローチャートを書いてから Python 実装に着手することで、 後段の 再現性 確保と保守性が大幅に向上する。

🌳 手法選択フロー

「フローチャート」を実際の課題に当てはめるとき、 以下の 3 ステップで判断する。 領域固有の判断基準と組み合わせて使用する。

1. ステップ 1: 入力・出力・分岐を箇条書きで整理
2. ステップ 2: ANSI/ISO 5807 標準記号で描く (開始/終了は丸、 処理は長方形、 判断はひし形)
3. ステップ 3: Mermaid / draw.io で電子化

フローチャートは可視化目的で選ぶ: アルゴリズム手順なら ISO 5807、 業務プロセスなら BPMN、 状態管理なら UML 状態図、 データパイプラインなら DAG (Airflow / Prefect)、 と表現対象に応じて記法を選ぶ。

🧭 深掘り: 分岐フローチャートの「MECE 検算」

姉妹セクションでは記号・記法・階層化を扱った。 ここでは角度を変え、 「分岐条件は本当にデータ全体を覆っているか」 を SSDSE-B-2026 の実測値で検算する。 フローチャートの判断ノード（菱形）は 決定木そのものであり、 分岐の網羅性はコードのバグに直結する。

🎨 直感

判断ノードから出る矢印の集合は、 入力データを 互いに重ならず（Mutually Exclusive）・ 漏れなく（Collectively Exhaustive） 仕分ける必要がある。 これが崩れると「どの矢印にも進めないレコード」や「二つの矢印に同時に該当するレコード」が生まれ、 プログラムなら例外・沈黙のバグになる。 フローチャートを描く行為は、 この MECE を目で確認する作業でもある。

2023 年・47 都道府県の 総人口 A1101 を「小・中・大」の 3 分岐で仕分けると（実測値、 df[df['SSDSE-B-2026']==2023]）:

🚀 発展

循環的複雑度（cyclomatic complexity）で図の分かりやすさを定量化できる。 分岐のないフロー（1 本道）を複雑度 1 とし、 判断ノードが 1 個増えるごとに +1 する。 上の 3 分岐フロー（菱形 2 個）は複雑度 3、 テストで全経路を通すには最低 3 本のテストデータ（小・中・大の県）が要る、 という読み方になる。 経験則として 1 図あたり複雑度 10 を超えたらサブフローに分割する。 さらに分岐の順序を「該当件数の多い条件から先に」並べ替えると、 平均判定回数が減り、 決定木の学習が枝刈りで行うのと同じ効率化になる。 手順フロー（問い→整形→分析）と分岐フロー（決定木）は同じ菱形記号を共有するが、 前者は 時系列の順序、 後者は 条件の場合分けを表す点が本質的に異なる。

🔗 関連ページ

• 決定木 — 判断ノードを機械が自動生成した「学習されたフローチャート」。 MECE 分岐の考え方が直結する。
• CRISP-DM — 「問い→整形→分析→評価」を標準化した分析工程フロー。 手順フローの実務版。
• 探索的データ解析（EDA） — 上の人口帯のような分岐設計は、 まず分布を眺めてから決める。
• 分類の基礎 — 分岐で仕分ける発想の一般化。
• MECE（相互排他・全体網羅）自体の専用ページは未作成。 本セクションの検算がその実践例。
