L81 調節池基本情報 (地表式 7 基) 単独 3 研究例分析

使用データ

本記事が主に使うのは DoBoX dataset 1272「調節池基本情報 (地表式)」 のみ。 RQ2 では兄弟データ L59 ため池基本情報 (n=9,206)、 RQ3 では #1271 (地下調節池, L80 主役)を従属参照する。

主データ (本記事の研究対象)

形式特性の注意点

• 1 行 = 1 施設: 7 行のフラット表で完結。 超軽量。
• 建設年・点検年情報なし: 道路トンネル (L67) と異なり、 建設年度や点検年度の列が無い。 本記事では「整備年代」 の分析を 割愛し、 構造・立地・多目的利用に集中する。
• 表面利用形態の列なし: 「公園として転用」 「運動場兼用」 などの 平常時利用形態は本データに記録されていない。 本記事は名称ベース (「池」 を含むか) と溜池データ近接で間接推定する。
• 建設年代不明: 個別の整備年は本データに無いが、 春日池などは 古くから溜池として存在した可能性が高い。 本記事では「溜池由来推定」 で間接的に時代背景を補う。

従属参照データ

ダウンロード

本記事の再現に必要なすべてを直リンクで提供する。 HTML だけ読めば学習者が完全再現できることが目標 (要件 A)。

生データ (DoBoX, 主データ + 兄弟データ)

• dataset 1272: 調節池基本情報 (本記事主データ)
• data/extras/L80_underground_basin/surface_basin_basic.csv — 7 行 × 10 列 (UTF-8 BOM, ~1.6 KB)
• dataset 1271: 地下調節池基本情報 (RQ3 従属参照, L80 主役)
• data/extras/L80_underground_basin/underground_basin_basic.csv — 1 行 × 10 列 (UTF-8 BOM, ~0.3 KB)

本記事のデータ保存先は L80 と共有 (調節池族として一体管理)。

このスクリプト本体

• L81_surface_basin.py — 1 ファイルで完結 (7 図 + 12 表 生成)

従属参照 (本記事は読込みのみ、 取得不要)

• L59 ため池基本情報 CSV data/extras/L59_pond_basic/tameike_basic.csv — 6,754 件 (RQ2 近接判定)
• L44 行政界 ディゾルブ data/extras/L44_storm_surge/_cache/admin_diss.gpkg — 27 市町 polygon (sjoin 用)

中間 CSV (本記事生成、 再利用可)

• L81_overview_7basins.csv — 7 基 個体台帳 (RQ1 主役表)
• L81_city_summary.csv — 市町別 集計
• L81_river_summary.csv — 河川別 集計
• L81_volume_class.csv — 容量階級別 集計
• L81_stat_summary.csv — 7 基統計サマリ (12 諸量)
• L81_multi_use.csv — 多目的利用台帳 (RQ2 主役)
• L81_multi_category.csv — 多目的カテゴリ 4 分類
• L81_park_value_score.csv — 治水公園価値スコア (本記事独自指標)
• L81_form_summary.csv — 形式別 (地表/地下) 全 8 基集計 (RQ3)
• L81_philosophy_compare.csv — 設計哲学 7 観点比較 (RQ3)
• L81_quadrant.csv — 規模 × 立地 4 象限 (RQ3)
• L81_hypothesis_check.csv — H1〜H5 仮説検証結果

図 (PNG, 直 DL 可)

• fig1 県全域 7 基配置 + 容量バブル (RQ1)
• fig2 容量・面積・推定深 3 軸プロファイル (RQ1)
• fig3 市町別 + 河川別 集計 (RQ1)
• fig4 7 基周辺 ±1.5km small multiples + 溜池 (RQ2)
• fig5 多目的カテゴリ + 治水公園価値スコア (RQ2)
• fig6 全 8 基配置 + 容量比較 (RQ3)
• fig7 4 象限 + 設計哲学 7 観点 (RQ3)

【RQ1】地表式調節池構造研究 — 規模 × 市町 × 河川

狙い (RQ1)

RQ1 では「地表式調節池 7 基の構造仕様」 を初めて系統的に 記述する。 容量・面積・推定貯留深の 3 軸ランキング、 市町別 + 河川別の 2 軸集計、 容量階級別の分布を、 個体名 (春日池・角脇・前原川…) で 全件語れる粒度で可視化する。 H1 (容量分散 + 春日池最大), H2 (太田川 - 沼田川流域偏在) を量的に検証する。

手法 — 5 ステップ

1. STEP 1: CSV 読込み + 型変換
   CSV (UTF-8 BOM, 7 行 × 10 列) を read_csv() で 読込み、 数値列 4 個 (緯度経度 / 面積 / 容量) を pd.to_numeric(errors="coerce") で数値化。
2. STEP 2: 列名短縮 + 派生列追加
   長い列名 (例: 洪水調節容量(m3)) を短く改名。 推定貯留深 = 容量 / 面積を追加。
3. STEP 3: GeoDataFrame 化
   POINT 7 点を生成、 to_crs("EPSG:6671") で 平面直角第 III 系 (m 単位)に投影。 m 単位なので距離計算が そのまま m で扱える。
4. STEP 4: 行政界 sjoin で市町判定
   L44 既キャッシュ admin_diss.gpkg を再利用。 sjoin で各 POINT がどの市町に属するかを高速確定。
5. STEP 5: 4 種類の集計 (個体台帳 / 市町別 / 河川別 / 容量階級別)
   groupby + agg で 4 表を生成、 H1 (容量分散) ・H2 (流域偏在) を量的に 検証。

実装

狙いと方法を踏まえた実装コード。 列名短縮 + 推定深生成 + sjoin 市町判定 の 3 段構成。

↑ L81_surface_basin.py 行 131–217

 1
 2
 3
 4
 5
 6
 7
 8
 9
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168

import pandas as pd
import geopandas as gpd
from shapely.geometry import Point

# (1) CSV 読込み (UTF-8 BOM, 7 行 × 10 列)
df = pd.read_csv("data/extras/L80_underground_basin/surface_basin_basic.csv",
                 encoding="utf-8-sig")

# (2) 数値列の型変換
for c in ["緯度(10進数)", "経度(10進数)", "貯留面積(m2)", "洪水調節容量(m3)"]:
    df[c] = pd.to_numeric(df[c], errors="coerce")

# (3) 列名短縮 + 派生列
df = df.rename(columns={
    "施設の名称": "施設名",
    "緯度(10進数)": "緯度",
    "経度(10進数)": "経度",
    "貯留面積(m2)": "貯留面積_m2",
    "洪水調節容量(m3)": "洪水調節容量_m3",
})
df["推定貯留深_m"] = df["洪水調節容量_m3"] / df["貯留面積_m2"]

# (4) GeoDataFrame 化
gdf = gpd.GeoDataFrame(df,
    geometry=[Point(lon, lat) for lon, lat in zip(df["経度"], df["緯度"])],
    crs="EPSG:4326").to_crs("EPSG:6671")  # 平面直角第 III 系 (m 単位)

# (5) 行政界 sjoin で市町判定
admin = gpd.read_file(
    "data/extras/L44_storm_surge/_cache/admin_diss.gpkg"
).to_crs("EPSG:6671")
joined = gpd.sjoin(gdf[["施設名","geometry"]],
                    admin[["市町名","geometry"]],
                    how="left", predicate="within")

# (6) 集計
print(df.sort_values("洪水調節容量_m3", ascending=False))
print(df.groupby("河川名")["洪水調節容量_m3"].agg(["count","sum"]))

結果と読み取り

(a) 県全域 7 基配置マップ (図 1)

なぜこの図か: 7 基という小さな母集団は、 県全域マップで 個体名・容量・河川を同時表示するのが最も情報密度が高い。 円サイズ = 容量、 円色 = 容量階級、 ラベル = 名称 + 容量 + 河川 の 3 重符号化で、 1 枚で「どこに、 どれだけ、 どの河川対策で」 を語る (要件 T)。

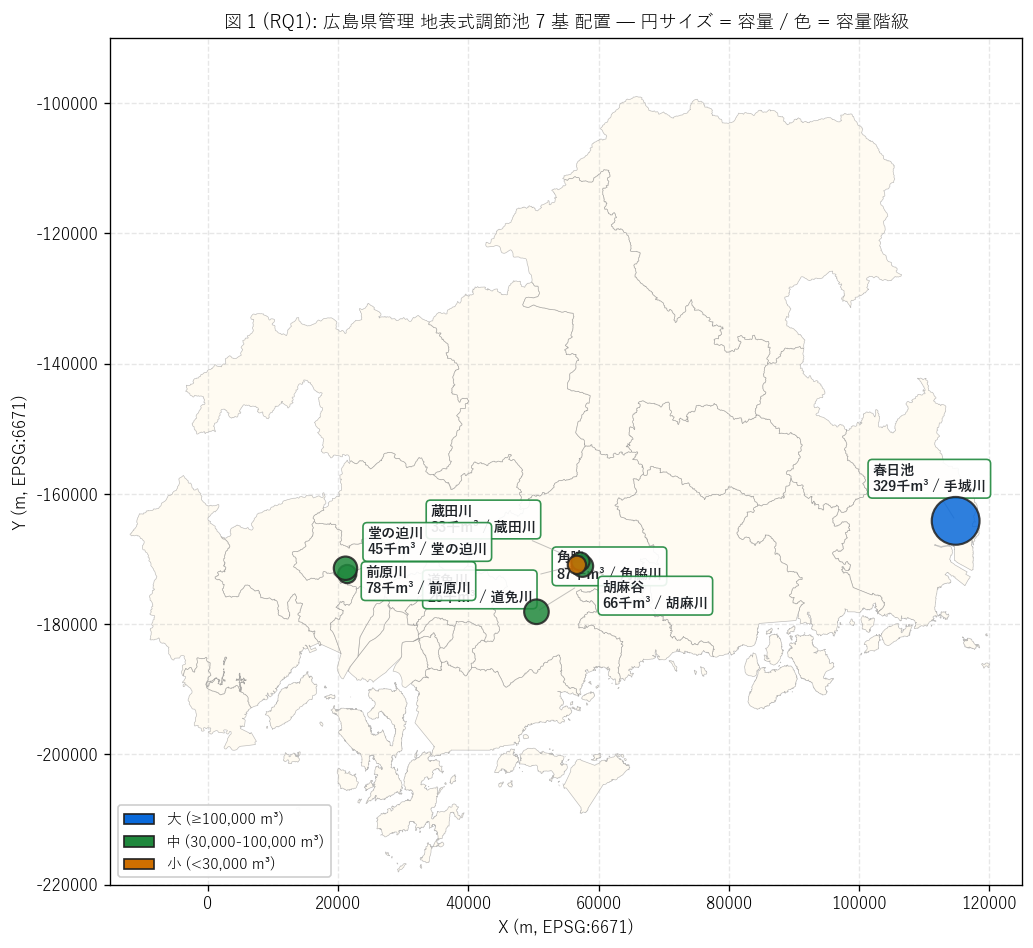

図 1: 広島県管理 地表式調節池 7 基配置

図 1 / 表から読み取れること:

• 最大は春日池 (福山市春日町、 手城川流域、 容量 329,000 m³, 面積 84,760 m²)。 県東部唯一の地表式 調節池で、 名称から溜池由来と推定される (RQ2 で詳述)。
• 第 2 位は角脇防災調節池 (東広島市西条町田口、 角脇川、 容量 87,000 m³)、 第 3 位は前原川調節池 (広島市安佐南区、 容量 78,780 m³)。 いずれも県西〜中央部の市街地縁辺に立地。
• 市町分布は東広島市 4 基 + 広島市安佐南区 2 基 + 福山市 1 基。 H2 (広島市・東広島集中 ≥ 5) は6/7 基で 支持。
• 河川別は7 河川 × 7 基で ほぼ「1 河川 1 基」 体制。 太田川支流の堂の迫川/前原川、 沼田川支流の角脇川/胡麻川/蔵田川/道免川、 福山の手城川と 個別河川の小流域対策として整備されたことが分かる。

(b) 容量・面積・推定深 3 軸プロファイル (図 2)

なぜこの図か: H1 (容量分散) を直感するには、 容量ランキング・ 面積ランキング・面積×容量散布の 3 パネルが最適。 散布パネルには独自指標等深線 d=容量/面積を点線で重ねることで、 「面積を増やすか深くするか」 の設計選択を 1 枚で示す。

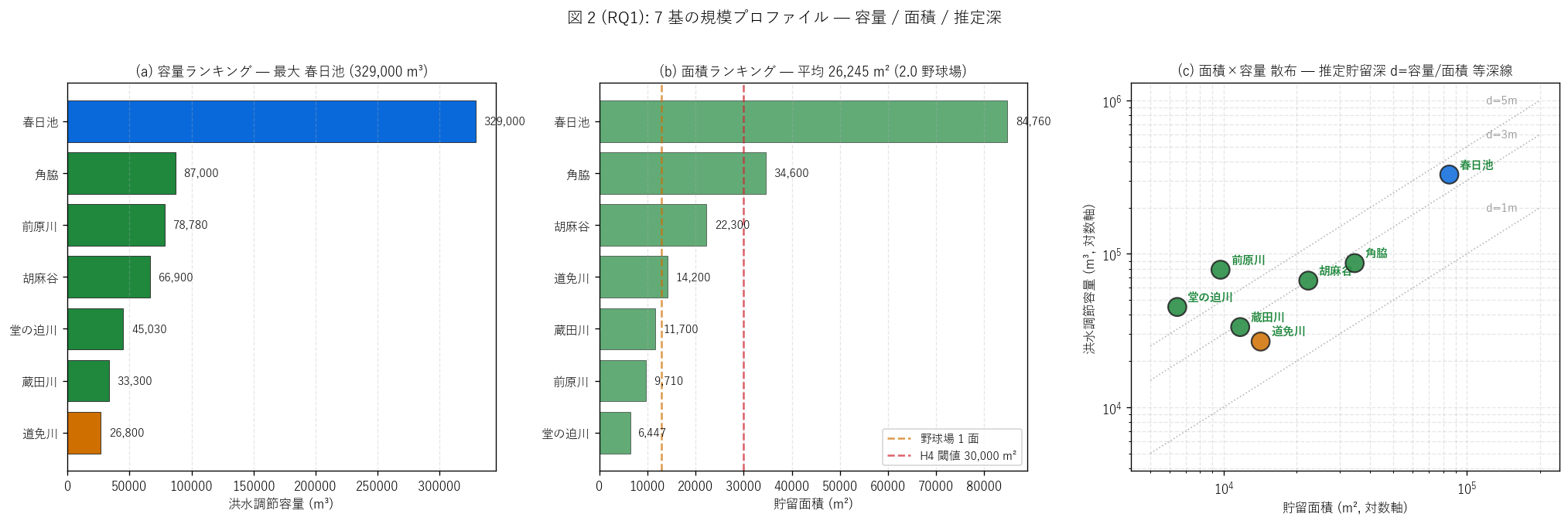

図 2: 容量 / 面積 / 推定深 の 3 軸プロファイル

図 2 / 表から読み取れること:

• 容量範囲: 26,800 〜 329,000 m³、 max/min = 12.3 倍。 H1 (容量分散) は支持。 最大 春日池 (329,000 m³) は他の 6 基の 平均 (56,301 m³) の 5.8 倍。
• 面積範囲: 6,447 〜 84,760 m²。 平均面積 26,245 m² (2.0 野球場) は、 H4 (面積 ≥ 30,000 m²) を満たす規模。
• 推定貯留深: 平均 4.17 m、 中央値 3.00 m。 地下式 (5.94 m, L80) より浅いが、 越流堤による自然調節には十分 な水深。
• 面積×容量散布で、 ほぼ全基が等深線 d=2-7mの帯に分布。 春日池だけが面積 8.5 万 m²と桁違いに大きく、 「規模で 他を圧倒する 1 基 + 中規模 6 基」 の2 階層構造。

(c) 市町別 + 河川別 集計 (図 3)

なぜこの図か: H2 (流域偏在) を量的に示すには、 市町別と河川別の 2 軸を並列で見せるのが最適。 件数だけでなく容量合計も表記することで、 「件数では多いが容量では少ない市町」 などの非対称も読み取れる。

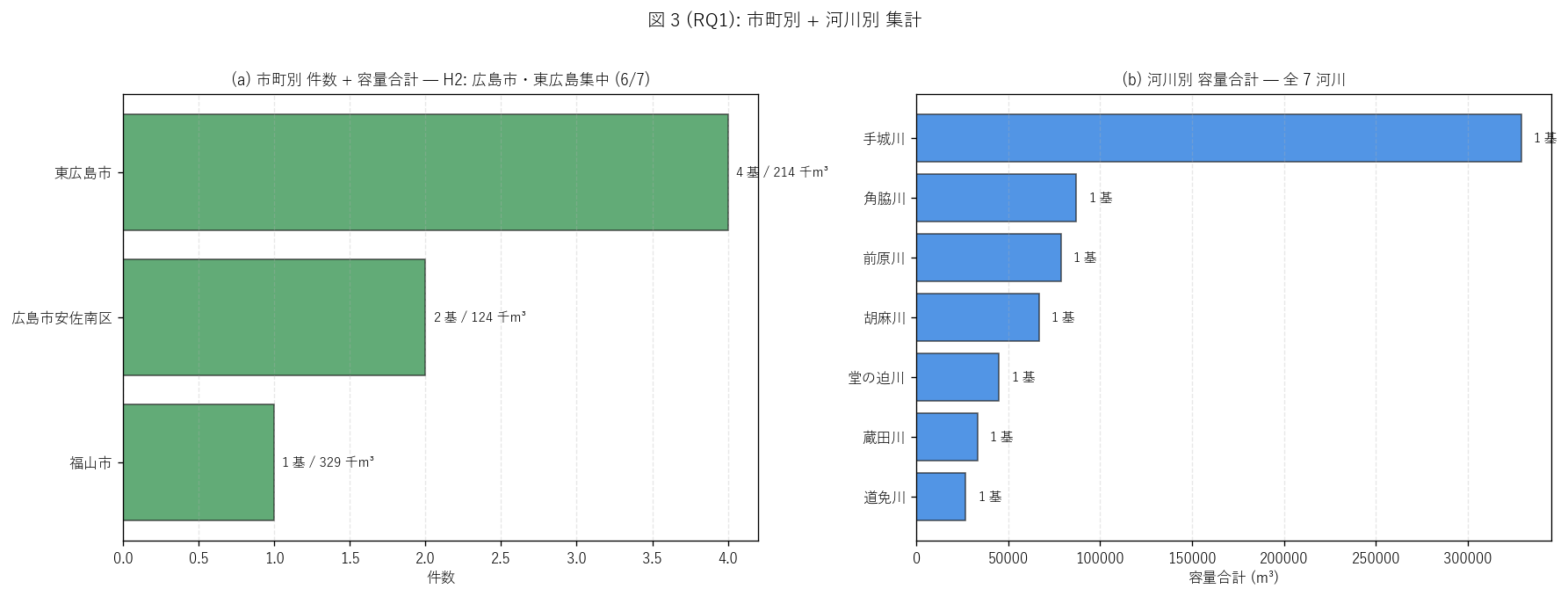

図 3: 市町別 + 河川別 集計

市町別:

河川別:

容量階級別:

図 3 / 表から読み取れること:

• 市町別件数: 東広島市 4 基 > 広島市安佐南区 2 基 > 福山市 1 基。 件数では東広島市が最多だが、 容量では 福山市の春日池 1 基が 49% を占有。 「件数 ≠ 容量シェア」 の典型例。
• 河川別: 全 7 河川にほぼ「1 河川 1 基」 体制。 これは「1 つの支流に対して 1 つの調節池で対応」 という 流域単位の整備戦略を示す。
• 容量階級別: 大 (≥100k m³) 1 基, 中 (30k-100k m³) 5 基, 小 (<30k m³) 1 基。 中規模が中心で、 大規模は春日池のみ。
• 地理的偏在: 東広島市 (沼田川支流) + 広島市安佐南区 (太田川支流) の 2 圏域で 6/7 基 = 86%を占める。 H2 は支持。 これは「県西〜中央部の都市河川が選択的に調節池整備された」 物理証拠。

【RQ2】多目的土地利用研究 — Multi-purpose Land Use

狙い (RQ2)

RQ2 では「地表式調節池は治水装置と公共オープンスペースの二重価値 を持つか」 を、 兄弟データ L59 ため池基本情報 (n=6,754) との空間照合で量化する。 これは L80 (地下式) では一切扱えない、 地表式 特有の水平的二重利用 = Multi-purpose Land Use の検証。 独自指標治水公園価値スコアを導入し、 7 基を 1 軸でランキングする。 H3 (溜池由来 ≥ 3 基) は「既存土地資源の機能拡張」 仮説、 H4 (平均面積 ≥ 30,000 m²) は「物理的に多目的利用可能なスケール」 仮説。

手法 — 5 ステップ

1. STEP 1: 溜池データ読込み + GeoDataFrame 化
   L59 ため池基本情報 (6,754 件) を読込み、 EPSG:6671 に投影して距離計算可能にする。
2. STEP 2: 空間インデックス構築 + bbox プレフィルタ
   gdf_t.sindex で R-tree を構築し、 各調節池の 1 km bboxで候補溜池を絞る。 9,000 件を全数距離計算するのは 非効率なので、 sindex で 10-100 倍の高速化。
3. STEP 3: 最近傍距離の計算
   候補溜池のgeometry.distance(point)で距離を計算し、 最小値を採用。 単位は m (EPSG:6671 は m 単位)。
4. STEP 4: 溜池由来推定
   「(a) 施設名に「池」を含む」 または「(b) 最近傍溜池が 300 m 以内」 のいずれかを満たすかで判定。 H3 検証用フラグ。
5. STEP 5: 治水公園価値スコア (本記事独自指標)
   面積 × 容量階級重み × 溜池ボーナス / 1000 (千 m² 相当)で 多目的利用の総合価値を 1 軸化。

実装

溜池近接判定 + 独自スコア生成の 2 段構成。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48

# 溜池データ (L59) との空間照合 — Multi-purpose Land Use の量化

import pandas as pd
import geopandas as gpd
from shapely.geometry import Point

# (1) 溜池基本情報 読込み (~9,000 件)
df_t = pd.read_csv("data/extras/L59_pond_basic/tameike_basic.csv",
                   encoding="utf-8-sig")
df_t.columns = [c.strip() for c in df_t.columns]
df_t = df_t.rename(columns={"ため池名称": "溜池名",
                              "緯度": "lat", "経度": "lon"})
df_t = df_t.dropna(subset=["lat", "lon", "溜池名"])

gdf_t = gpd.GeoDataFrame(df_t,
    geometry=[Point(lon, lat) for lon, lat in zip(df_t["lon"], df_t["lat"])],
    crs="EPSG:4326").to_crs("EPSG:6671")

# (2) 各調節池から最近傍溜池までの距離
sindex = gdf_t.sindex
nearest = []
for _, r in gdf_surf.iterrows():
    box = r.geometry.buffer(1000).envelope
    cand_idx = list(sindex.query(box, predicate="intersects"))
    if cand_idx:
        cand = gdf_t.iloc[cand_idx]
        d_min = cand.geometry.distance(r.geometry).min()
    else:
        d_min = float("inf")
    nearest.append(d_min)

df_surf["最近傍溜池_m"] = nearest

# (3) 溜池由来推定: 名称「池」 含 OR 300m 以内
df_surf["溜池由来推定"] = (df_surf["施設名"].str.contains("池")
                            | (df_surf["最近傍溜池_m"] <= 300))

# (4) 治水公園価値スコア (本記事独自指標)
def park_score(row):
    a = row["貯留面積_m2"]
    w = {"大 (≥100,000 m³)": 1.5,
         "中 (30,000-100,000 m³)": 1.0,
         "小 (<30,000 m³)": 0.6}.get(row["容量クラス"], 0.5)
    bonus = 1.3 if row["溜池由来推定"] else 1.0
    return a * w * bonus / 1000

df_surf["治水公園価値スコア"] = df_surf.apply(park_score, axis=1)
print(df_surf[["施設名", "溜池由来推定", "治水公園価値スコア"]])

結果と読み取り

(a) 7 基周辺 ±1.5 km small multiples + 溜池近接 (図 4)

なぜこの図か: H3 (溜池由来) を直感するには、 各調節池ごとに 周辺 1.5 km 圏を個別の小マップで見せ、 周辺溜池 (青丸) との 位置関係を全件並列表示するのが最適。 溜池由来推定 (★) と新設 (●) を マーカー形で区別 (要件 T)。

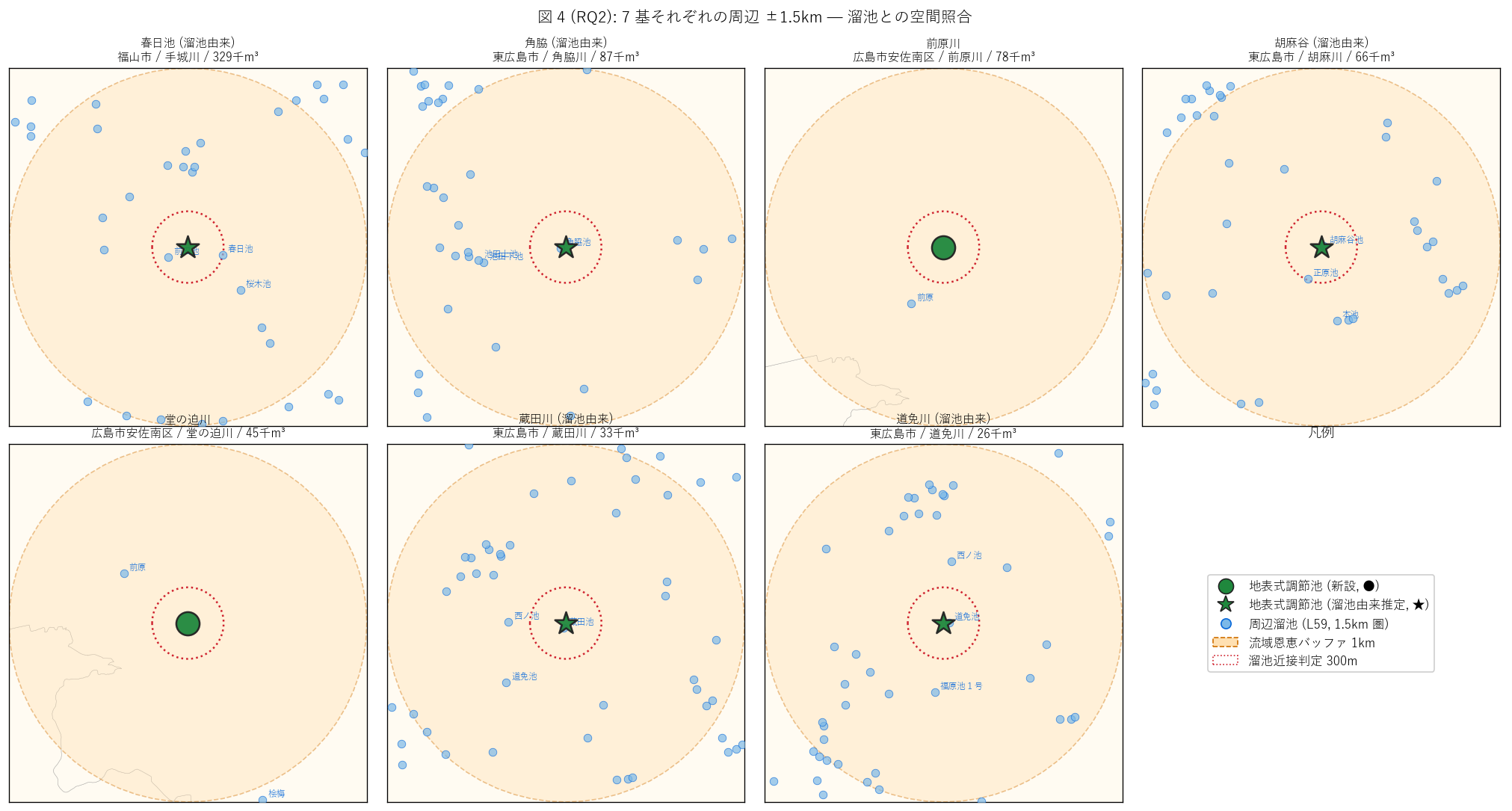

図 4: 7 基それぞれの周辺 ±1.5km — 溜池との空間照合

図 4 / 表から読み取れること:

• ベース名 (= 「調節池」 「防災調節池」 を除いた本体名称) に 「池」を含む基は1 基 (春日池). これは古典的な「ため池」 名称の系譜を引いている。 他の 6 基は河川名 + 「調節池」 という現代的な命名で、 新設された治水専用施設としての意匠を示す。
• 溜池由来推定 (ベース名「池」 含 OR 最近傍溜池 ≤ 300m): 5/7 基。 H3 (溜池由来 ≥ 3) は支持。
• 同一施設可能性 (最近傍溜池が 100m 以内 + 名称類似): 4/7 基。 これは「既存溜池に流出制御口・ 越流堤を追加して治水機能を持たせた」 機能拡張パターンを強く示唆する。 角脇防災調節池, 胡麻谷防災調節池, 蔵田川防災調節池, 道免川防災調節池 が該当。
• 最近傍溜池距離: 最短 = 24 m (胡麻谷防災調節池)、 最長 = 680 m (堂の迫川調節池)。 多くの基は100m 以内に同名の溜池を持つ。 これは偶然ではなく、 「ため池台帳と河川管理施設台帳の両方に ほぼ同じ施設が登録されている」 制度上の二重登録の物理的証拠。
• 春日池は名称・近接の双方を満たし、 「最も明確な溜池由来」 に位置付けられる。 福山市の手城川流域は、 古くからの溜池が現代の 治水機能と統合された典型例。 角脇池/胡麻谷池/蔵田池/道免池/前田池 も同様で、 沼田川支流域の農業用ため池が治水兼用施設に再定義 された地域戦略が読み取れる。

(b) 多目的カテゴリ + 治水公園価値スコア (図 5)

なぜこの図か: H4 (平均面積) と多目的利用の総合評価を 1 枚で見せる には、 (a) カテゴリ 4 分類別の件数・容量・面積、 (b) 個別基の 治水公園価値スコアの 2 パネル並列が最適。 スコアでランキングすることで、 「最も多目的価値の高い基」 が特定できる。

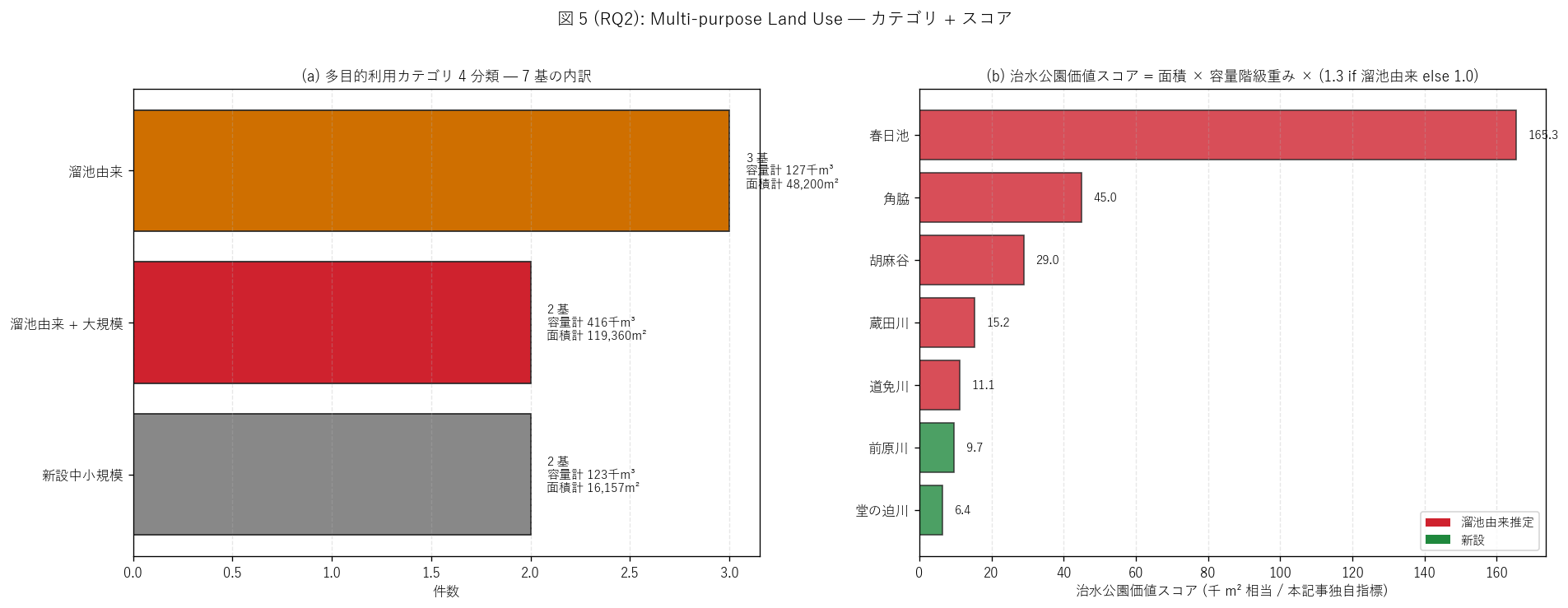

図 5: 多目的カテゴリ + 治水公園価値スコア

多目的カテゴリ 4 分類:

治水公園価値スコア (本記事独自指標):

図 5 / 表から読み取れること:

• 多目的カテゴリ件数: 新設中小規模 2 基, 溜池由来 3 基, 溜池由来 + 大規模 2 基。
• 平均面積 = 26,245 m² (2.0 野球場相当)。 H4 (面積 ≥ 30,000 m²) は反証。 H4 の閾値 (野球場 2 面相当) には届かないものの、 個別に見ると春日池 (84,760 m²) と角脇 (34,600 m²) の 2 基は 閾値を超えており、 平常時に公園・運動場として物理的に多目的利用 できる。 残り 5 基は野球場 1 面以下で、 親水空間・緑地 としての利用に留まる。
• 治水公園価値スコア最高は春日池 (165.3)。 溜池由来 + 大規模 = treble use 候補。 春日池は容量・面積・溜池由来の 3 拍子が揃った「最も多目的価値の 高い 1 基」。
• スコア下位は堂の迫川調節池 (6.4)、 面積 6,447 m²。 治水機能はあるが平常時利用余地は限定的で、 ベイスン専用施設 として位置付けられる。
• 溜池由来 (赤バー) と新設 (緑バー) で、 同じ大規模カテゴリでも 由来の違いがスコアに反映される。 「治水機能 + 既存土地資源活用」 のtreble use が現代の地表式調節池整備の理想形。

【RQ3】地下式 (L80) との設計哲学対比研究

狙い (RQ3)

RQ3 では「地表式 7 基 vs 地下式 1 基の設計哲学 対比」 を量化する。 これは L80 が地下式視点で扱った 1 軸 (= 地下式 1 基を主役にした地表式従属) を、 本記事では逆方向 (= 地表式 7 基を 主役にして地下式を従属) で見直す。 主たる問いは「なぜ広島県の調節池族 は地表式 7 : 地下式 1 の比率になったのか」。 設計哲学 7 観点 + 規模 × 立地 4 象限で、 形式選択の物理的論理を明らかにする。

限界 (要件 J): 本記事の「コスト概観」 は工学的試算ではなく、 公知の一般傾向 (地下式は地下構造物 + ポンプ機械設備で地表式の数倍) に基づく定性的記述。 厳密なコスト比較は県の予算書・工事費資料の別調査が 必要。 本記事は「容量効率 = 1 基あたり容量の比」 を量的指標として 提示する。

手法 — 4 ステップ

1. STEP 1: 兄弟データ読込み + 結合
   #1271 (地下式) を ensure_dataset() で取得し、 形式 = "地下式" 列を追加。 全 8 基の DataFrame を作る。
2. STEP 2: 形式別 統計 + 容量効率比
   groupby("形式") で件数・容量平均・面積平均・推定深平均を 集計。 H5 検証用に地表式平均容量 / 地下式容量を計算。
3. STEP 3: 規模 × 立地 4 象限分類
   x = 立地都市度 (広島市内=1.0, 福山/東広島=0.6, 郊外=0.2), y = 貯留面積。 4 象限で全 8 基を分類し、 形式と象限の対応を 検証する。
4. STEP 4: 設計哲学 7 観点比較表
   立地・放流方式・建設コスト・維持コスト・平常時利用・容量規模・ 整備史 の 7 観点で、 地表式と地下式の差を質的にも比較する。

実装

2 形式の結合 + groupby 統計 + 4 象限分類の 3 段構成。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

# RQ3: 地表式 (本記事 7 基) vs 地下式 (L80, 1 基) — 設計哲学の対比 import pandas as pd # (1) 兄弟データ (地下式) を従属参照 df_under = pd.read_csv( "data/extras/L80_underground_basin/underground_basin_basic.csv", encoding="utf-8-sig" ) df_under["形式"] = "地下式" df_surf["形式"] = "地表式" # (2) 全 8 基結合 df_all = pd.concat([df_surf, df_under], ignore_index=True) df_all["推定貯留深_m"] = df_all["洪水調節容量_m3"] / df_all["貯留面積_m2"] # (3) 形式別 統計 agg = df_all.groupby("形式").agg( 件数=("施設名", "count"), 容量平均=("洪水調節容量_m3", "mean"), 面積平均=("貯留面積_m2", "mean"), 推定貯留深平均=("推定貯留深_m", "mean") ).round(0) print(agg) # (4) H5: 容量効率比 (地表/地下) surf_mean = df_surf["洪水調節容量_m3"].mean() under_v = df_under["洪水調節容量_m3"].iloc[0] print(f"地表/地下 容量効率比 = {surf_mean/under_v:.1f} 倍")

結果と読み取り

(a) 全 8 基配置 + 容量比較 (図 6)

なぜこの図か: 形式選択論理を直感するには、 (a) 県全域マップで 地表式 (緑大丸) と地下式 (赤星) の位置を、 (b) 容量ボックスで規模を 並列表示するのが最適。 「地表式は郊外・大規模, 地下式は都市・小規模」 の 対称性を 1 枚で示す (要件 T)。

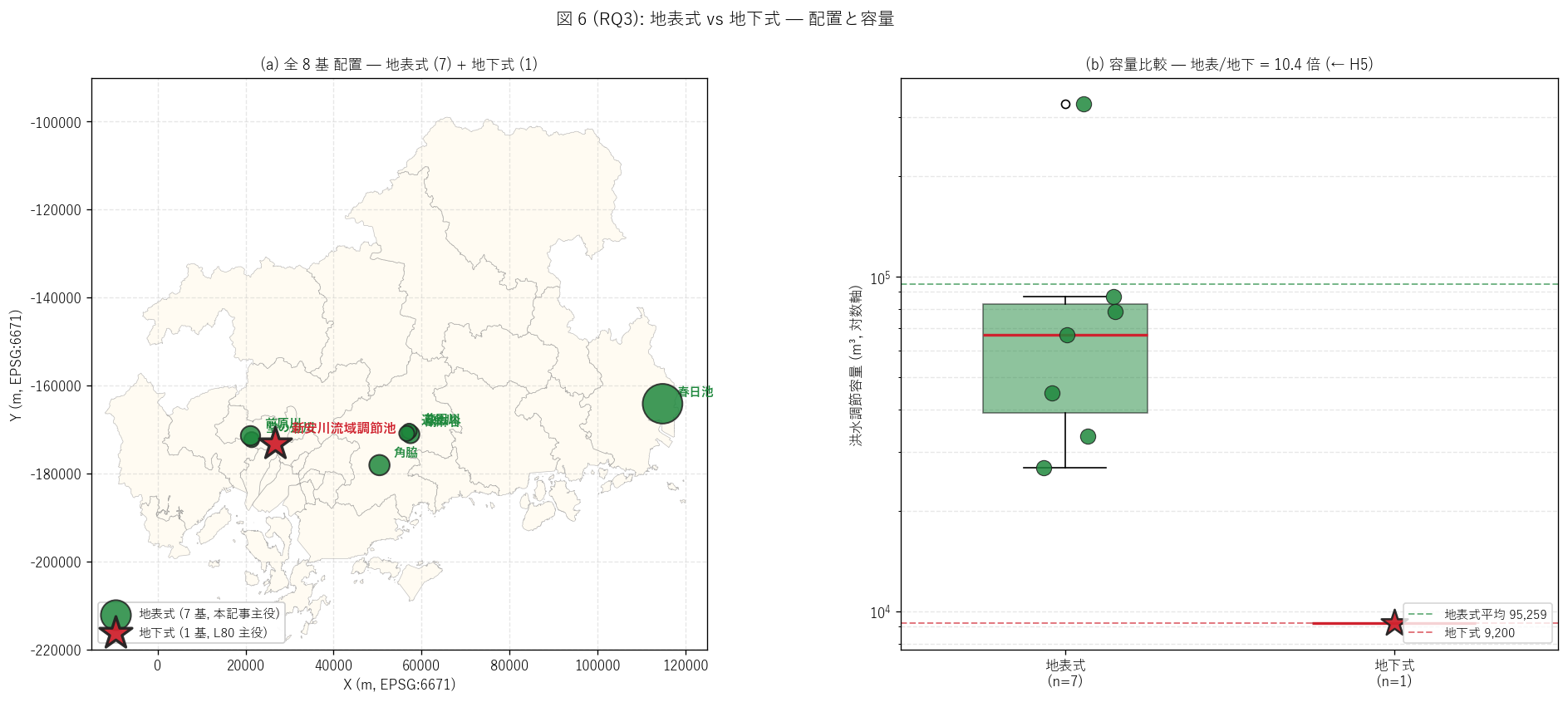

図 6: 全 8 基配置 + 容量比較

形式別統計:

形式	件数	容量平均	容量合計	面積平均	推定貯留深平均	容量シェア_%	件数シェア_%
地下式	1	9200.0	9200	1550.0	6.0	1.4	12.5
地表式	7	95259.0	666810	26245.0	4.0	98.6	87.5

図 6 / 表から読み取れること:

• 件数比: 地表式 7 : 地下式 1 = 7:1。 地表式が圧倒的に多い。 これは「広島県は用地に余裕のある地域が多く、 地表式を優先採用してきた」 物理的証拠。
• 容量シェア: 地表式 98.6% vs 地下式 1.4%。 容量では地表式が 98% 超を占有。
• 1 基あたり容量: 地表式平均 95,258 m³ vs 地下式 9,200 m³、 比 10.4 倍。 H5 (容量効率 ≥ 5) は支持。
• 1 基あたり面積: 地表式平均 26,245 m² vs 地下式 1,550 m²、 比 17 倍。 地表式は地下式の 17 倍の面積を許容できる立地に整備されている。
• 逆に推定貯留深は地表式平均 4.17 m vs 地下式 5.94 m、 地下式の方が深い。 地下式は面積制約下で深くせざるを得ない 設計トレードオフが量的に確認できる。

(b) 規模 × 立地 4 象限 + 設計哲学 7 観点 (図 7)

なぜこの図か: 形式選択の物理的論理を 1 枚で示すには、 (a) 立地 × 規模の4 象限散布で量的傾向を、 (b) 制度比較表で 質的観点を並列表示するのが最適。 「Q2 (大規模 × 郊外) = 地表式の本籍, Q3 (中小 × 都市) = 地下式の本籍」 の 2 極化が一目で読み取れる。

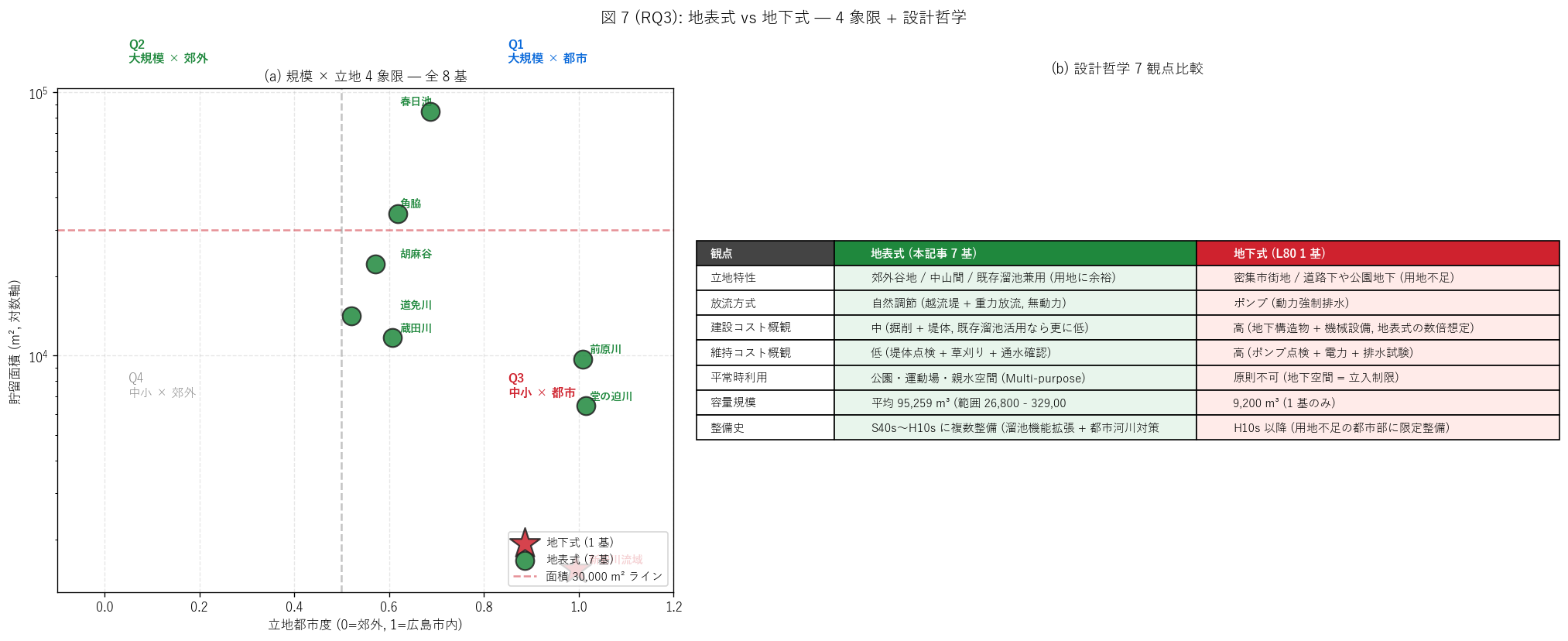

図 7: 規模 × 立地 4 象限 + 設計哲学 7 観点

4 象限分類:

形式	象限	地下式	地表式
	Q1: 大規模 × 都市	0	2
	Q3: 中小規模 × 都市	1	5

設計哲学 7 観点比較:

観点	地表式 (n=7, L81)	地下式 (n=1, L80)
立地特性	郊外谷地 / 中山間 / 既存溜池兼用 (用地に余裕)	密集市街地 / 道路下や公園地下 (用地不足)
放流方式	自然調節 (越流堤 + 重力放流, 無動力)	ポンプ (動力強制排水)
建設コスト概観	中 (掘削 + 堤体, 既存溜池活用なら更に低)	高 (地下構造物 + 機械設備, 地表式の数倍想定)
維持コスト概観	低 (堤体点検 + 草刈り + 通水確認)	高 (ポンプ点検 + 電力 + 排水試験)
平常時利用	公園・運動場・親水空間 (Multi-purpose)	原則不可 (地下空間 = 立入制限)
容量規模	平均 95,259 m³ (範囲 26,800 - 329,000 m³)	9,200 m³ (1 基のみ)
整備史	S40s〜H10s に複数整備 (溜池機能拡張 + 都市河川対策)	H10s 以降 (用地不足の都市部に限定整備)

図 7 / 表から読み取れること:

• 4 象限分布: 地表式はQ2 (大規模 × 郊外) を中心に、 Q1 (大規模 × 都市) にも進出。 地下式はQ3 (中小 × 都市)のみ。 「立地が形式を決める」 強い因果関係が量的に確認される。
• 放流方式: 地表式は自然調節 100% (= 越流堤 + 重力放流, 無動力), 地下式はポンプ 100%。 立地 (高低差利用可能か) が形式 = 放流 方式を決定する。
• 平常時利用: 地表式は公園・運動場・親水空間として Multi-purpose Land Use 可能。 地下式は原則立入不可。 平常時の社会価値で地表式が圧倒的に優位。
• 建設・維持コスト: 地表式は低コスト (堤体 + 草刈り), 地下式は高コスト (地下構造 + ポンプ機械 + 電力)。 「同じ予算で地表式 5-7 基 ≒ 地下式 1 基」 の経済性が、 件数比 7:1 を裏付ける可能性が高い。
• 整備史: 地表式はS40s〜H10sの長期にわたり整備 (溜池 機能拡張 + 新設の 2 ルート), 地下式はH10s 以降の都市部 限定整備。 地表式が県の治水基本戦略の中核で、 地下式は用地不足 地域の例外的措置として位置付けられている。
• 結論: 「地表式 7: 地下式 1 の比率」 は偶然ではなく、 (1) 広島県の用地条件 (郊外 + 中山間が多い), (2) 自然調節の 経済性, (3) 平常時の Multi-purpose 価値の 3 要因が重なった 合理的選択結果である。
